Name: STP75NF20
Brand: ST Microelectronics
SKU: CM10566303
Price: 39.76 USD
Availability: InStock

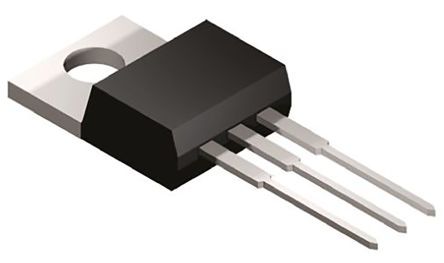

显示的图像仅供参考，应从产品数据表中获得准确的规格。

STP75NF20 ST Microelectronics

制造商:
ST Microelectronics
制造商型号#:
STP75NF20
百芯编号#:
CM10566303
价格(CNY):
￥

39.76
百芯库存:
205 个
库存地点: 香港
可供应量:
133 个在库

此为供应商库存，需要与销售确认
产品类别:
MOS管,场效应管,晶体管,金属氧化物,FET
产品描述:
TO-220 N-CH 200V 75A
文档:
数据手册
3D模型

STP75NF20 购买 STP75NF20 库存和价格更新于 2025-06-06 03:50:22

刷新

器件型号: STP75NF20

百芯编号: CM10566303

制造商: ST Microelectronics

封装: TO-220-3

价格
￥

39.76

总计: 338 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/11 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

STP75NF20 规格显示相似产品 (99+)

类型

描述

选择

制造商

ST Microelectronics

类别

MOS管,场效应管,晶体管,金属氧化物,FET

3D模型

安装方式

Through Hole

引脚数

3 Pin

封装

TO-220-3

通道数

1 Channel

针脚数

3 Position

漏源极电阻

0.034 Ω

极性

N-Channel

耗散功率

190 W

阈值电压

3 V

输入电容

3260 pF

漏源极电压(Vds)

200 V

漏源击穿电压

200 V

连续漏极电流(Ids)

47.0 A, 75.0 A

上升时间

33 ns

输入电容(Ciss)

3260pF @25V(Vds)

额定功率(Max)

190 W

下降时间

29 ns

工作温度(Max)

150 ℃

工作温度(Min)

-50 ℃

耗散功率(Max)

190W (Tc)

显示相似产品

STP75NF20 数据规格书

STP75NF20 数据手册Datasheet

16 Pages, 505 KB

2006/04/27

查看

STP75NF20 数据手册Datasheet

16 Pages, 505 KB

2006/04/27

查看

STP75NF20 数据手册Datasheet

16 Pages, 482 KB

查看

STP75NF20 数据手册Datasheet

16 Pages, 508 KB

2006/04/27

查看

STP75NF20 其它数据手册Datasheet

17 Pages, 487 KB

查看

STP75NF20 其它数据手册Datasheet

1 Pages, 97 KB

2012/04/20

查看

STP75NF20 其他参考文件

1 Pages, 165 KB

2011/06/15

查看

尺寸 & 包装

类型

描述

长度

10.4 mm

宽度

4.6 mm

高度

15.75 mm

工作温度

-55℃ ~ 150℃ (TJ)

产品生命周期

Active

包装方式

Tube

STP75NF20 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

REACH SVHC标准

No SVHC

REACH SVHC版本

2015/12/17

STP75NF20 数据手册 >

产品概述

The STP75NF20 is a STripFET™ II N-channel Power MOSFET realized with STMicroelectronics unique STripFET™ process. It has been specifically designed to minimize input capacitance and gate charge. It is suitable as primary switch in advanced high-efficiency isolated DC-to-DC converters.
Exceptional dV/dt capability
Low gate charge
100% Avalanche tested
-55 to 150°C Operating junction temperature

STP75NF20 数据手册 >
