电子元器件采购 > 微控制器,MCU,单片机 > TI >

TMS320F2812GHHA 库存 & 价格

TMS320F2812GHHA

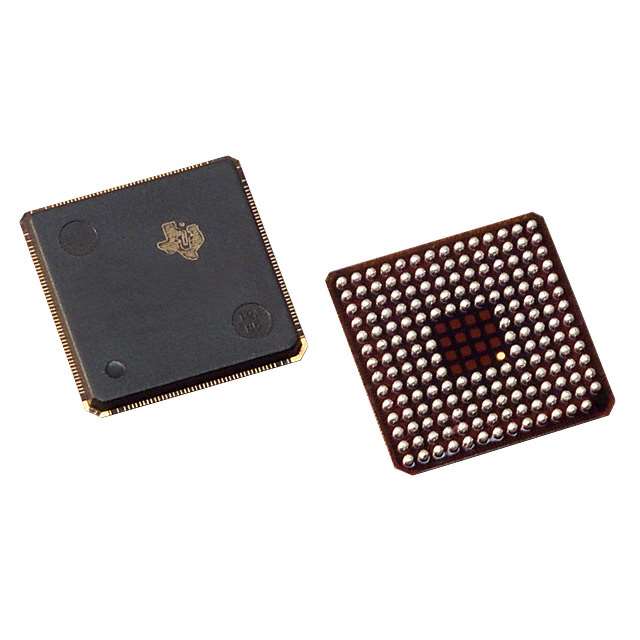

显示的图像仅供参考,应从产品数据表中获得准确的规格。
TMS320F2812GHHA TI
TI
  • 制造商:
    TI
  • 制造商型号#:
    TMS320F2812GHHA
  • 百芯编号#:
    CM4494153
  • 价格(CNY): ¥ 24475.86
  • 百芯库存:
    692
  • 可供应量:
    381 个在库
    此为供应商库存,需要与销售确认
  • 产品类别:
    微控制器,MCU,单片机
  • 产品描述:
    DSP, Fixed Point, 32Bit, 150MHz, 256KB, BGA, 179Pins
  • 文档: 3D模型
TMS320F2812GHHA 购买 TMS320F2812GHHA 库存和价格更新于 2024-05-08 03:50:22
  • 刷新
    器件型号: TMS320F2812GHHA
    百芯编号: CM4494153
    制造商: TI
    价格 ¥24475.86
    总计: 1,073
    MOQ: 1
    库存地点: 香港
    发货日期: 2024/05/13 (预期 )
  • 购买
    *由于库存数量、价格不断波动,请 联系我们 获取型号最新价格和库存。

    元器件库存查询

    库存查询
    百芯库存涵盖200,000个元器件
    欺诈预防提醒
    近日,我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。
    百芯智造在2021年建立了一个 元器件检测实验室 ,旨在提供有质量保证的组件。
    我们强烈建议客户选择可靠的元器件供应商。
    请注意,唯一电子邮件后缀是 aipcba.com
    TMS320F2812GHHA 规格 显示相似产品 (99+)
    类型
    描述
    选择
    制造商
    TI
    类别
    微控制器,MCU,单片机
    3D模型
     3D模型
    安装方式
    Surface Mount
    引脚数
    179 Pin
    封装
    BGA-179
    频率
    150 MHz
    电源电压(DC)
    1.81V (min)
    针脚数
    179 Position
    时钟频率
    150 MHz
    RAM大小
    18K x 16
    位数
    32 Bit
    FLASH内存容量
    256 KB
    I/O引脚数
    56 IO
    UART数量
    2 UART
    模数转换数(ADC)
    1 ADC
    输入/输出数
    56 IO
    工作温度(Max)
    85 ℃
    工作温度(Min)
    -40 ℃
    显示相似产品
    TMS320F2812GHHA 数据规格书
    TMS320F2812GHHA 数据手册Datasheet
    172 Pages, 1773 KB
    查看
    TMS320F2812GHHA 产品设计参考
    172 Pages, 1715 KB
    2014/07/31
    查看
    TMS320F2812GHHA 其它数据手册Datasheet
    31 Pages, 214 KB
    2015/11/10
    查看
    TMS320F2812GHHA 产品修订记录
    3 Pages, 435 KB
    2013/08/21
    查看
    TMS320F2812GHHA 其他参考文件
    1 Pages, 178 KB
    2011/06/15
    查看
    尺寸 & 包装
    类型
    描述
    工作温度
    -40℃ ~ 85℃
    产品生命周期
    Active
    包装方式
    Tray
    符合标准
    类型
    描述
    RoHS标准
    Non-Compliant
    含铅标准
    Contains Lead
    REACH SVHC标准
    No SVHC
    REACH SVHC版本
    2018/06/27
    出口分类
    类型
    描述
    ECCN代码
    3A991.a.2
    产品概述
    • * High-Performance Static CMOS Technology * 150 MHz (6.67-ns Cycle Time) * Low-Power (1.8-V Core at 135 MHz, 1.9-V Core at 150 MHz, 3.3-V I/O) Design * JTAG Boundary Scan Support IEEE Standard 1149.1-1990 IEEE Standard Test Access Port and Boundary-Scan Architecture * High-Performance 32-Bit CPU (TMS320C28x) * 16 x 16 and 32 x 32 MAC Operations * 16 x 16 Dual MAC * Harvard Bus Architecture * Atomic Operations * Fast Interrupt Response and Processing * Unified Memory Programming Model * 4M Linear Program/Data Address Reach * Code-Efficient (in C/C++ and Assembly) * TMS320F24x/LF240x Processor Source Code Compatible * On-ChipMemory * Flash Devices: Up to 128K x 16 Flash (Four 8K x 16 and Six 16K x 16 Sectors) * ROM Devices: Up to 128K x 16 ROM * 1K x 16 OTP ROM * L0 and L1: 2 Blocks of 4K x 16 Each Single-Access RAM (SARAM) * H0: 1 Block of 8K x 16 SARAM * M0 and M1: 2 Blocks of 1K x 16 Each SARAM * Boot ROM (4K x16) * With Software Boot Modes * Standard Math Tables * External Interface(2812) * Over 1M x 16 Total Memory * Programmable Wait States * Programmable Read/Write Strobe Timing * Three Individual Chip Selects * Endianness: Little Endian * Clock and SystemControl * Dynamic PLL Ratio Changes Supported * On-Chip Oscillator * Watchdog Timer Module * Three ExternalInterrupts * Peripheral Interrupt Expansion (PIE) Block That Supports 45Peripheral Interrupts * Three 32-Bit CPU-Timers * 128-BitSecurity Key/Lock * Protects Flash/ROM/OTP and L0/L1 SARAM * Prevents Firmware Reverse-Engineering * Motor ControlPeripherals * Two Event Managers (EVA, EVB) * Compatible to 240xA Devices * Serial PortPeripherals * Serial Peripheral Interface (SPI) * Two Serial Communications Interfaces (SCIs), Standard UART * Enhanced Controller Area Network (eCAN) * Multichannel Buffered Serial Port (McBSP) * 12-Bit ADC, 16Channels * 2 x 8 Channel Input Multiplexer * Two Sample-and-Hold * Single/Simultaneous Conversions * Fast Conversion Rate: 80 ns/12.5 MSPS * Up to 56General-Purpose I/O (GPIO) Pins * Advanced EmulationFeatures * Analysis and Breakpoint Functions * Real-Time Debug via Hardware * Development ToolsInclude * ANSI C/C++ Compiler/Assembler/Linker * Code Composer Studio IDE * DSP/BIOS * JTAG Scan Controllers(1) * Low-PowerModes and Power Savings * IDLE, STANDBY, HALT Modes Supported * Disable Individual Peripheral Clocks * PackageOptions * 179-Ball MicroStar BGA With External Memory Interface (GHH, ZHH) (2812) * 176-Pin Low-Profile Quad Flatpack (LQFP) With External Memory Interface (PGF) (2812) * 128-Pin LQFP Without External Memory Interface (PBK) (2810, 2811) * Temperature Options * A: –40°C to 85°C (GHH, ZHH, PGF, PBK) * S: –40°C to 125°C (GHH, ZHH, PGF, PBK) * Q: –40°C to 125°C (PGF, PBK) [Q100 Qualification]
