电子元器件采购 > 逻辑,芯片 > TI >

SN74LVC1G3208DBVR 库存 & 价格

TI OR-AND Gate 1Element 3IN CMOS 6Pin SOT-23 T/R
1.37

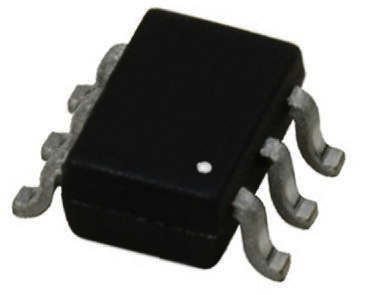

SN74LVC1G3208DBVR
显示的图像仅供参考,应从产品数据表中获得准确的规格。
SN74LVC1G3208DBVR TI
TI
  • 制造商:
    TI
  • 制造商型号#:
    SN74LVC1G3208DBVR
  • 百芯编号#:
    CM8111392
  • 价格(CNY):
    1.37
  • 百芯库存:
    382
  • 可供应量:
    247 个在库
    此为供应商库存,需要与销售确认
  • 产品类别:
    逻辑,芯片
  • 产品描述:
    OR-AND Gate 1Element 3IN CMOS 6Pin SOT-23 T/R
  • 文档: 3D模型
SN74LVC1G3208DBVR 购买 SN74LVC1G3208DBVR 库存和价格更新于 2025-06-06 03:50:22
  • 刷新
    器件型号: SN74LVC1G3208DBVR
    百芯编号: CM8111392
    制造商: TI
    封装: SOT-23-6
    价格
    1.37
    总计: 629
    MOQ: 1
    库存地点: 香港
    发货日期: 2025/06/11 (预期 )
  • 购买
    *由于库存数量、价格不断波动,请 联系我们 获取型号最新价格和库存。

    元器件库存查询

    库存查询
    百芯库存涵盖100,000个元器件
    欺诈预防提醒
    近日,我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。
    百芯智造在2021年建立了一个 元器件检测实验室 ,旨在提供有质量保证的组件。
    我们强烈建议客户选择可靠的元器件供应商。
    请注意,唯一电子邮件后缀是 aipcba.com
    SN74LVC1G3208DBVR 规格 显示相似产品 (99+)
    类型
    描述
    选择
    制造商
    TI
    类别
    逻辑,芯片
    3D模型
     3D模型
    安装方式
    Surface Mount
    引脚数
    6 Pin
    封装
    SOT-23-6
    电源电压(DC)
    1.65V ~ 5.50V
    输出接口数
    1 Output
    输出电流
    32 mA
    电路数
    1 Circuit
    针脚数
    6 Position
    位数
    1 Bit
    传送延迟时间
    3.40 ns
    电压波节
    5.00 V, 3.30 V, 2.50 V, 1.80 V
    逻辑门个数
    1 Gate
    输入数
    3 Input
    工作温度(Max)
    85 ℃
    工作温度(Min)
    -40 ℃
    电源电压
    1.65V ~ 5.5V
    电源电压(Max)
    5.5 V
    电源电压(Min)
    1.65 V
    显示相似产品
    SN74LVC1G3208DBVR 数据规格书
    SN74LVC1G3208DBVR 数据手册Datasheet
    21 Pages, 986 KB
    2015/10/29
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    15 Pages, 492 KB
    2008/03/12
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    21 Pages, 957 KB
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    21 Pages, 983 KB
    2017/07/21
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    21 Pages, 983 KB
    2017/04/19
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    21 Pages, 986 KB
    2016/09/13
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    23 Pages, 653 KB
    2013/01/16
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    21 Pages, 1024 KB
    2014/01/14
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    17 Pages, 723 KB
    2012/07/03
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    17 Pages, 529 KB
    2012/06/06
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    21 Pages, 986 KB
    2015/09/04
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    20 Pages, 888 KB
    2015/02/01
    查看
    SN74LVC1G3208DBVR 数据手册Datasheet
    21 Pages, 982 KB
    查看
    SN74LVC1G3208DBVR 其它数据手册Datasheet
    19 Pages, 886 KB
    查看
    SN74LVC1G3208DBVR 产品修订记录
    19 Pages, 455 KB
    2015/12/17
    查看
    尺寸 & 包装
    类型
    描述
    长度
    3.05 mm
    宽度
    1.75 mm
    高度
    1.3 mm
    工作温度
    -40℃ ~ 125℃
    产品生命周期
    Active
    包装方式
    Cut Tape (CT)
    符合标准
    类型
    描述
    RoHS标准
    RoHS Compliant
    含铅标准
    Lead Free
    REACH SVHC标准
    No SVHC
    REACH SVHC版本
    2015/06/15
    出口分类
    类型
    描述
    ECCN代码
    EAR99
    产品概述
    • DESCRIPTION
    • This device is designed for 1.65-V to 5.5-V VCC operation.
    • The SN74LVC1G3208 device is a single 3-input positive OR-AND gate. It performs the Boolean function Y = (A + B) ● C in positive logic. By tying one input to GND or VCC, the SN74LVC1G3208 device offers two more functions.
    • When C is tied to VCC, this device performs as a 2-input OR gate (Y = A + B). When A is tied to GND, the device works as a 2-input AND gate (Y = B ● C).
    • This B is tied device to GND also (Y works = A ●asC). a 2-input AND gate when NanoStar™ and NanoFree™ package technology is a major breakthrough in IC packaging concepts, using the die as the package.
    • This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
    • FEATURES
    • • Available in the Texas Instruments NanoStar™ and NanoFree™ Packages
    • • Supports 5-V VCC Operation
    • • Inputs Accept Voltages to 5.5 V
    • • Provides Down Translation to VCC
    • • Max tpd of 5 ns at 3.3 V
    • • Low Power Consumption, 10-µA Max ICC
    • • ±24-mA Output Drive at 3.3 V
    • • Input Hysteresis Allows Slow Input Transition and Better Switching Noise Immunity at the Input (Vhys = 250 mV Typ @ 3.3 V)
    • • Can Be Used in Three Combinations:
    •    – OR-AND Gate
    •    – OR Gate
    •    – AND Gate
    • • Ioff Supports Live Insertion, Partial-Power-Down Mode, and Back-Drive Protection
    • • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
    • • ESD Protection Exceeds JESD 22
    •   – 2000-V Human-Body Model (A114-A)
    •   – 200-V Machine Model (A115-A)
    •   – 1000-V Charged-Device Model (C101)
