电子元器件采购 > CPLD,芯片 > Lattice Semiconductor >

ISPLSI1016E-80LJN 库存 & 价格

Lattice Semiconductor CPLD ispLSI® 1000E Family 2K Gates 64 Macro Cells 84MHz 5V 44Pin PLCC
72.35
ISPLSI1016E-80LJN

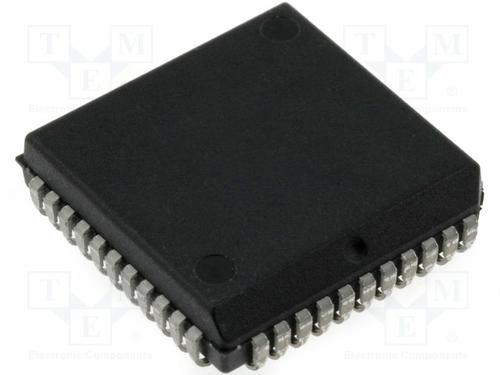

显示的图像仅供参考,应从产品数据表中获得准确的规格。
ISPLSI1016E-80LJN Lattice Semiconductor
Lattice Semiconductor
  • 制造商:
    Lattice Semiconductor
  • 制造商型号#:
    ISPLSI1016E-80LJN
  • 百芯编号#:
    CM93533600
  • 价格(CNY):
    72.35
  • 百芯库存:
    2,200
  • 可供应量:
    1,413 个在库
    此为供应商库存,需要与销售确认
  • 产品类别:
    CPLD,芯片
  • 产品描述:
    CPLD ispLSI® 1000E Family 2K Gates 64 Macro Cells 84MHz 5V 44Pin PLCC
  • 文档: 3D模型
ISPLSI1016E-80LJN 购买 ISPLSI1016E-80LJN 库存和价格更新于 2025-06-16 03:50:22
  • 刷新
    器件型号: ISPLSI1016E-80LJN
    百芯编号: CM93533600
    制造商: Lattice Semiconductor
    封装: PLCC-44
    价格
    72.35
    总计: 3,613
    MOQ: 1
    库存地点: 香港
    发货日期: 2025/06/21 (预期 )
  • 购买
    *由于库存数量、价格不断波动,请 联系我们 获取型号最新价格和库存。

    元器件库存查询

    库存查询
    百芯库存涵盖100,000个元器件
    欺诈预防提醒
    近日,我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。
    百芯智造在2021年建立了一个 元器件检测实验室 ,旨在提供有质量保证的组件。
    我们强烈建议客户选择可靠的元器件供应商。
    请注意,唯一电子邮件后缀是 aipcba.com
    ISPLSI1016E-80LJN 规格 显示相似产品 (99+)
    类型
    描述
    选择
    制造商
    Lattice Semiconductor
    类别
    CPLD,芯片
    3D模型
     3D模型
    安装方式
    Surface Mount
    引脚数
    44 Pin
    封装
    PLCC-44
    频率
    100 MHz
    逻辑门个数
    2000 Gate
    工作温度(Max)
    70 ℃
    工作温度(Min)
    0 ℃
    电源电压(Max)
    5.25 V
    电源电压(Min)
    4.75 V
    显示相似产品
    ISPLSI1016E-80LJN 数据规格书
    ISPLSI1016E-80LJN 数据手册Datasheet
    13 Pages, 244 KB
    查看
    ISPLSI1016E-80LJN 数据手册Datasheet
    13 Pages, 287 KB
    2012/04/02
    查看
    ISPLSI1016E-80LJN 用户编程手册
    13 Pages, 264 KB
    2005/08/31
    查看
    尺寸 & 包装
    类型
    描述
    产品生命周期
    Obsolete
    包装方式
    Tube
    符合标准
    类型
    描述
    RoHS标准
    RoHS Compliant
    含铅标准
    Lead Free
    产品概述
    • Description
    • The ispLSI 1016E is a High Density Programmable Logic Device containing 96 Registers, 32 Universal I/O pins, four Dedicated Input pins, three Dedicated Clock Input pins, one Global OE input pin and a Global Routing Pool (GRP). The GRP provides complete interconnectivity between all of these elements. The ispLSI 1016E offers 5V non-volatile in-system programmability of the logic, as well as the interconnect to provide truly reconfigurable systems. A functional superset of the ispLSI 1016 architecture, the ispLSI 1016E device adds a new global output enable pin.
    • The basic unit of logic on the ispLSI 1016E device is the Generic Logic Block (GLB). The GLBs are labeled A0, A1...B7 (see Figure 1). There are a total of 16 GLBs in the ispLSI 1016E device. Each GLB has 18 inputs, a programmable AND/OR/Exclusive OR array, and four outputs which can be configured to be either combinatorial or registered. Inputs to the GLB come from the GRP and dedicated inputs. All of the GLB outputs are brought back into the GRP so that they can be connected to the inputs of any other GLB on the device.
    • Features
    • • HIGH-DENSITY PROGRAMMABLE LOGIC
    •    — 2000 PLD Gates
    •    — 32 I/O Pins, Four Dedicated Inputs
    •    — 96 Registers
    •    — High-Speed Global Interconnect
    •    — Wide Input Gating for Fast Counters, State Machines, Address Decoders, etc.
    •    — Small Logic Block Size for Random Logic
    • • HIGH-PERFORMANCE E2CMOS® TECHNOLOGY
    •    — fmax = 125 MHz Maximum Operating Frequency
    •    — tpd = 7.5 ns Propagation Delay
    •    — TTL Compatible Inputs and Outputs
    •    — Electrically Erasable and Reprogrammable
    •    — Non-Volatile
    •    — 100% Tested at Time of Manufacture
    •    — Unused Product Term Shutdown Saves Power
    • • IN-SYSTEM PROGRAMMABLE
    •    — In-System Programmable (ISP™) 5V Only
    •    — Increased Manufacturing Yields, Reduced Time-to Market and Improved Product Quality
    •    — Reprogram Soldered Device for Faster Prototyping
    • • OFFERS THE EASE OF USE AND FAST SYSTEM SPEED OF PLDs WITH THE DENSITY AND FLEXIBILITY OF FIELD PROGRAMMABLE GATE ARRAYS
    •    — Complete Programmable Device Can Combine Glue Logic and Structured Designs
    •    — Enhanced Pin Locking Capability
    •    — Three Dedicated Clock Input Pins
    •    — Synchronous and Asynchronous Clocks
    •    — Programmable Output Slew Rate Control to Minimize Switching Noise
    •    — Flexible Pin Placement
    •    — Optimized Global Routing Pool Provides Global Interconnectivity
    •    — Lead-Free Package Options
