Name: CS51221EDTB16G
Brand: ON Semiconductor
SKU: CM172300437
Price: 12.57 USD
Availability: InStock

显示的图像仅供参考，应从产品数据表中获得准确的规格。

CS51221EDTB16G ON Semiconductor

制造商:
ON Semiconductor
制造商型号#:
CS51221EDTB16G
百芯编号#:
CM172300437
价格(CNY):
￥

12.57
百芯库存:
2,230 个
库存地点:
可供应量:
1,406 个在库

此为供应商库存，需要与销售确认
产品类别:
稳压,芯片
产品描述:
IC REG CTRLR PWM VM 16TSSOP
文档:
数据手册
3D模型

CS51221EDTB16G 购买 CS51221EDTB16G 库存和价格更新于 2025-06-13 03:50:22

刷新

器件型号: CS51221EDTB16G

百芯编号: CM172300437

制造商: ON Semiconductor

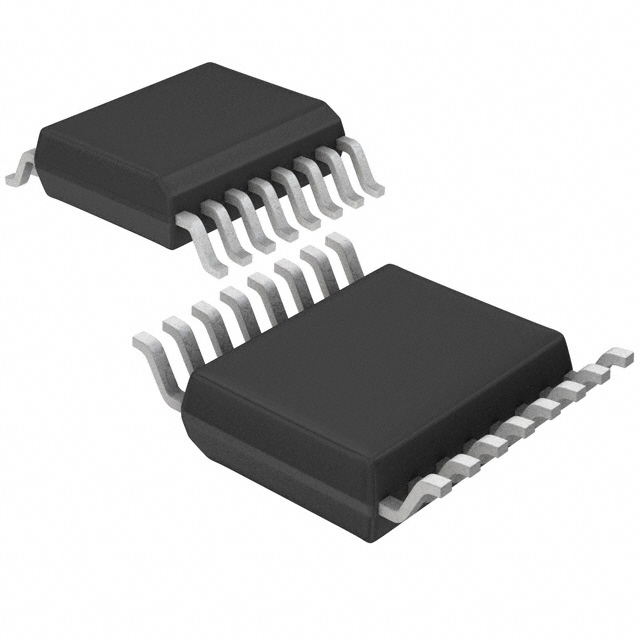

封装: TSSOP-16

价格
￥

12.57

总计: 3,636 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/18 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

CS51221EDTB16G 规格显示相似产品 (99+)

类型

描述

选择

制造商

ON Semiconductor

类别

稳压,芯片

3D模型

安装方式

Surface Mount

封装

TSSOP-16

输出接口数

1 Output

开关频率

1 MHz

占空比

90 %

最大占空比

85 %

电源电压

4.7V ~ 15V

显示相似产品

CS51221EDTB16G 数据规格书

CS51221EDTB16G 数据手册Datasheet

14 Pages, 173 KB

2005/09/13

查看

CS51221EDTB16G 数据手册Datasheet

14 Pages, 199 KB

2012/03/28

查看

CS51221EDTB16G 其它数据手册Datasheet

24 Pages, 663 KB

查看

CS51221EDTB16G 其它数据手册Datasheet

19 Pages, 269 KB

2010/05/28

查看

CS51221EDTB16G 其它数据手册Datasheet

19 Pages, 326 KB

查看

CS51221EDTB16G 产品设计图

2 Pages, 38 KB

2006/12/29

查看

CS51221EDTB16G 产品设计图

2 Pages, 41 KB

2006/10/18

查看

尺寸 & 包装

类型

描述

工作温度

-40℃ ~ 85℃ (TA)

产品生命周期

Unknown

包装方式

Tube

CS51221EDTB16G 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

CS51221EDTB16G 数据手册 >

出口分类

类型

描述

ECCN代码

EAR99

CS51221EDTB16G 数据手册 >

产品概述

The CS51221 Enhanced Voltage Mode PWM Controller contains all of the features necessary for basic voltage mode operation. This PWM controller has been optimized for high frequency primary side control operation. In addition, this device includes such features as: Soft Start, accurate duty cycle limit control, less than 50uA startup current, over and under voltage protection and bidirectional synchronization. The CS51221 is available in a SOIC-16 and TSSOP-16 surface mount packages.
Features
---
|
1MHz Frequency Capability
Fixed Frequency Voltage Mode Operation, with Feed Forward
Thermal Shutdown
Under Voltage Lock-out
Accurate Programmable Max Duty Cycle Limit
1A Sink/Source Gate Drive
Programmable Pulse-by-Pulse Overcurrent Protection
Leading Edge Current Sense Blanking
75ns Shutdown Propagation Delay
Programmable Soft Start
Undervoltage Protection
Overvoltage Protection with Programmable Hysteresis
Bi-directional Synchronization
25ns GATE Rise and Fall Time (1nF load)
3.3V 3% Reference Voltage Output
Pb-Free Package is Available

CS51221EDTB16G 数据手册 >
