ATF1502ASL-25JU44

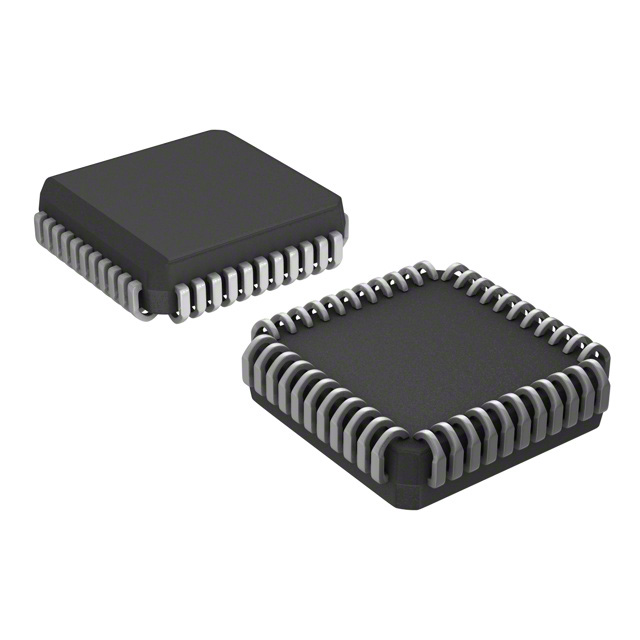

显示的图像仅供参考，应从产品数据表中获得准确的规格。

ATF1502ASL-25JU44 ATMEL

制造商:
ATMEL
制造商型号#:
ATF1502ASL-25JU44
百芯编号#:
CM59299959
价格(CNY):
￥

21.83
百芯库存:
292 个
库存地点:
可供应量:
215 个在库

此为供应商库存，需要与销售确认
产品类别:
CPLD,芯片
产品描述:
CPLD, 32 MACROCELL, 44Pin, ISP, LOW POWER, 5V - 25NS, PLCC, IND TEMP, GREEN
文档:
数据手册
3D模型

ATF1502ASL-25JU44 购买 ATF1502ASL-25JU44 库存和价格更新于 2025-06-12 03:50:22

器件型号: ATF1502ASL-25JU44

百芯编号: CM59299959

制造商: ATMEL

封装: PLCC-44

价格
￥

21.83

总计: 507 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/17 (预期 )

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

ATF1502ASL-25JU44 规格显示相似产品 (99+)

类型

描述

选择

制造商

ATMEL

类别

CPLD,芯片

3D模型

安装方式

Surface Mount

引脚数

44 Pin

封装

PLCC-44

频率

60 MHz

电源电压(DC)

4.50V (min)

I/O引脚数

32 IO

工作温度(Max)

85 ℃

工作温度(Min)

-40 ℃

电源电压

5 V

电源电压(Max)

5.5 V

电源电压(Min)

4.5 V

显示相似产品

ATF1502ASL-25JU44 数据规格书

ATF1502ASL-25JU44 数据手册Datasheet

29 Pages, 957 KB

1997/05/02

查看

ATF1502ASL-25JU44 数据手册Datasheet

26 Pages, 516 KB

1997/05/02

查看

ATF1502ASL-25JU44 其它数据手册Datasheet

30 Pages, 953 KB

2018/05/30

查看

ATF1502ASL-25JU44 其它数据手册Datasheet

30 Pages, 1060 KB

2014/12/09

查看

ATF1502ASL-25JU44 其它数据手册Datasheet

27 Pages, 373 KB

查看

ATF1502ASL-25JU44 其它数据手册Datasheet

12 Pages, 524 KB

查看

ATF1502ASL-25JU44 其它数据手册Datasheet

3 Pages, 125 KB

2016/09/20

查看

ATF1502ASL-25JU44 其它数据手册Datasheet

3 Pages, 123 KB

2016/09/05

查看

ATF1502ASL-25JU44 其他参考文件

1 Pages, 144 KB

2011/06/15

查看

尺寸 & 包装

类型

描述

长度

16.7 mm

宽度

16.7 mm

高度

3.48 mm

重量

0.038185676194 kg

工作温度

-40℃ ~ 85℃

产品生命周期

Active

包装方式

Tube

ATF1502ASL-25JU44 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

REACH SVHC版本

2015/06/15

ATF1502ASL-25JU44 数据手册 >

产品概述

Description
The ATF1502AS is a high-performance, high-density complex programmable logic device (CPLD) that utilizes Atmel’s proven electrically-erasable technology. With 32 logic macrocells and up to 36 inputs, it easily integrates logic from several TTL, SSI, MSI, LSI and classic PLDs. The ATF1502AS’s enhanced routing switchmatrices increase usable gate count and the odds of successful pin-locked design modifications.
Features
• High-density, High-performance, Electrically-erasable Complex Programmable Logic Device
– 32 Macrocells
– 5 Product Terms per Macrocell, Expandable up to 40 per Macrocell
– 44 Pins
– 7.5 ns Maximum Pin-to-pin Delay
– Registered Operation up to 125 MHz
– Enhanced Routing Resources
• In-System Programmability (ISP) via JTAG
• Flexible Logic Macrocell
– D/T Latch Configurable Flip-flops
– Global and Individual Register Control Signals
– Global and Individual Output Enable
– Programmable Output Slew Rate
– Programmable Output Open Collector Option
– Maximum Logic Utilization by Burying a Register with a COM Output
• Advanced Power Management Features
• Automatic 10 µA Standby for “L” Version
• Pin-controlled 1 mA Standby Mode
• Programmable Pin-keeper Inputs and I/Os
• Reduced-power Feature per Macrocell
• Available in Commercial and Industrial Temperature Ranges
• Available in 44-lead PLCC and TQFP
• Advanced EEPROM Technology
– 100% Tested
– Completely Reprogrammable
– 10,000 Program/Erase Cycles
– 20-year Data Retention
– 2000V ESD Protection
– 200 mA Latch-up Immunity
• JTAG Boundary-scan Testing to IEEE Std. 1149.1-1990 and 1149.1a-1993 Supported
• PCI-compliant
• Security Fuse Feature
• Green (Pb/Halide-fee/RoHS Compliant) Package Options
Enhanced Features
• Improved Connectivity (Additional Feedback Routing, Alternate Input Routing)
• Output Enable Product Terms
• D Latch Mode
• Combinatorial Output with Registered Feedback within Any Macrocell
• Three Global Clock Pins
• ITD (Input Transition Detection) Circuits on Global Clocks, Inputs and I/O (“L” Versions)
• Fast Registered Input from Product Term
• Programmable “Pin-keeper” Option
• VCCPower-up Reset Option
• Pull-up Option on JTAG Pins TMS and TDI
• Advanced Power Management Features
– Input Transition Detection
– Power-down (“L” Versions)
– Individual Macrocell Power Option
– Disable ITD on Global Clocks, Inputs and I/O
