Name: TPS51116PWPR
Brand: TI
SKU: CM14538936
Price: 18.5 USD
Availability: InStock

显示的图像仅供参考，应从产品数据表中获得准确的规格。

TPS51116PWPR TI

制造商:
TI
制造商型号#:
TPS51116PWPR
百芯编号#:
CM14538936
价格(CNY):
￥

18.50
百芯库存:
1,021 个
库存地点: 香港
可供应量:
342 个在库

此为供应商库存，需要与销售确认
产品类别:
稳压,芯片
产品描述:
DC-DC Controller (External Switch) DDR1, DDR2, DDR3 Switcher and LDO DC DC Cntrlr Single-OUT Sync Buck 3V to 28V Input 20Pin HTSSOP EP T/R
文档:
数据手册
3D模型

TPS51116PWPR 购买 TPS51116PWPR 库存和价格更新于 2025-05-31 03:50:22

刷新

器件型号: TPS51116PWPR

百芯编号: CM14538936

制造商: TI

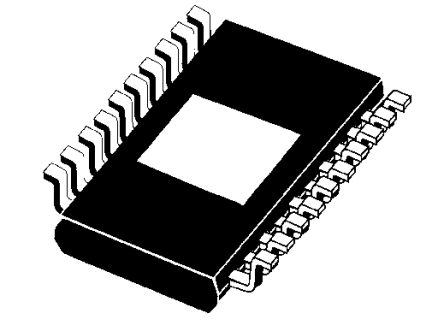

封装: HTSSOP-20

价格
￥

18.50

总计: 1,363 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/05 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

TPS51116PWPR 规格显示相似产品 (99+)

类型

描述

选择

制造商

类别

稳压,芯片

3D模型

安装方式

Surface Mount

引脚数

20 Pin

封装

HTSSOP-20

输出接口数

1 Output

输出电压

1.5V ~ 3V

输出电流

3 A

针脚数

20 Position

耗散功率

2530 mW

静态电流

800 µA

调节输出数

1 Output

过温保护

Yes

拓扑结构

Buck

输入电压(Max)

28 V

输入电压(Min)

3 V

输出电压(Max)

3 V

输出电压(Min)

750 mV

输出电流(Max)

25 mA

工作温度(Max)

85 ℃

工作温度(Min)

-40 ℃

耗散功率(Max)

2530 mW

电源电压

3V ~ 28V

输入电压

3V ~ 28V

显示相似产品

TPS51116PWPR 数据规格书

TPS51116PWPR 数据手册Datasheet

45 Pages, 1386 KB

2014/04/16

查看

TPS51116PWPR 数据手册Datasheet

45 Pages, 1371 KB

2016/05/06

查看

TPS51116PWPR 数据手册Datasheet

45 Pages, 1384 KB

2015/08/16

查看

TPS51116PWPR 数据手册Datasheet

45 Pages, 1371 KB

2016/04/16

查看

TPS51116PWPR 数据手册Datasheet

42 Pages, 1172 KB

2012/03/28

查看

TPS51116PWPR 产品设计参考

20 Pages, 522 KB

2008/11/19

查看

TPS51116PWPR 其它数据手册Datasheet

8 Pages, 228 KB

2017/10/17

查看

尺寸 & 包装

类型

描述

长度

6.6 mm

宽度

4.5 mm

高度

1.05 mm

工作温度

-40℃ ~ 85℃

产品生命周期

Active

包装方式

Tape & Reel (TR)

TPS51116PWPR 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

REACH SVHC版本

2017/07/07

TPS51116PWPR 数据手册 >

产品概述

DESCRIPTION
The TPS51116 provides a complete power supply for DDR/SSTL-2, DDR2/SSTL-18, and DDR3 memory
systems. It integrates a synchronous buck controller with a 3-A sink/source tracking linear regulator and
buffered low noise reference.
FEATURES
• Synchronous Buck Controller (VDDQ)
– Wide-Input Voltage Range: 3.0-V to 28-V
– D−CAP™ Mode with 100-ns Load Step Response
– Current Mode Option Supports Ceramic Output Capacitors
– Supports Soft-Off in S4/S5 States
– Current Sensing from RDS(on) or Resistor
– 2.5-V (DDR), 1.8-V (DDR2), Adjustable to 1.5-V (DDR3) or Output Range 0.75-V to 3.0-V
– Equipped with Powergood, Overvoltage Protection and Undervoltage Protection
• 3-A LDO (VTT), Buffered Reference (VREF)
– Capable to Sink and Source 3 A
– LDO Input Available to Optimize Power Losses
– Requires only 20-µF Ceramic Output Capacitor
– Buffered Low Noise 10-mA VREF Output
– Accuracy 20 mV for both VREF and VTT
– Supports High-Z in S3 and Soft-Off in S4/S5
– Thermal Shutdown
APPLICATIONS
• DDR/DDR2/DDR3/LPDDR3 Memory Power Supplies
• SSTL-2 SSTL-18 and HSTL Termination

TPS51116PWPR 数据手册 >
