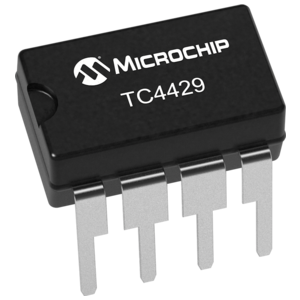

Name: TC4429EPA
Brand: Microchip
SKU: CM25905409
Price: 31.28 USD
Availability: InStock

显示的图像仅供参考，应从产品数据表中获得准确的规格。

TC4429EPA Microchip

制造商:
Microchip
制造商型号#:
TC4429EPA
百芯编号#:
CM25905409
价格(CNY): ￥ 31.28
百芯库存:
200 个
库存地点:
可供应量:
155 个在库

此为供应商库存，需要与销售确认
产品类别:
FET,驱动器
产品描述:
MOSFET DRVR 6A 1Out Lo Side Inv 8Pin PDIP Tube
文档:
数据手册
符合 RoHS 标准 3D模型

TC4429EPA 购买 TC4429EPA 库存和价格更新于 2024-05-31 03:50:22

刷新

器件型号: TC4429EPA

百芯编号: CM25905409

制造商: Microchip

价格 ￥31.28

总计: 355 个

MOQ: 1

库存地点: 香港

发货日期: 2024/06/05 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖200,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

TC4429EPA 规格显示相似产品 (99+)

类型

描述

选择

制造商

Microchip

类别

FET,驱动器

3D模型

安装方式

Through Hole

引脚数

8 Pin

封装

PDIP-8

电源电压(DC)

4.50V (min)

上升/下降时间

25 ns

输出接口数

1 Output

供电电流

3 mA

针脚数

8 Position

耗散功率

730 mw

上升时间

35 ns

下降时间

35 ns

下降时间(Max)

35 ns

上升时间(Max)

35 ns

工作温度(Max)

85 ℃

工作温度(Min)

-40 ℃

耗散功率(Max)

730 mW

电源电压

4.5V ~ 18V

电源电压(Max)

18 V

电源电压(Min)

4.5 V

显示相似产品

TC4429EPA 数据规格书

TC4429EPA 数据手册Datasheet

22 Pages, 361 KB

2012/12/13

查看

TC4429EPA 产品修订记录

2 Pages, 111 KB

2016/10/11

查看

尺寸 & 包装

类型

描述

工作温度

-40℃ ~ 85℃

产品生命周期

Active

包装方式

Tube

TC4429EPA 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

TC4429EPA 数据手册 >

出口分类

类型

描述

ECCN代码

EAR99

TC4429EPA 数据手册 >

产品概述

GENERAL DESCRIPTION
The TC4420/4429 are 6A (peak), single output MOSFET drivers. The TC4429 is an inverting driver (pin-compatible with the TC429), while the TC4420 is a non-inverting driver. These drivers are fabricated in CMOS for lower power, more efficient operation versus bipolar drivers.
FEATURES
■ Latch-Up Protected ............. Will Withstand > 1.5A Reverse Output Current
■ Logic Input Will Withstand Negative Swing Up to 5V
■ ESD Protected ..................................................... 4kV
■ Matched Rise and Fall Times ...................... 25nsec
■ High Peak Output Current ......................... 6A Peak
■ Wide Operating Range .......................... 4.5V to 18V
■ High Capacitive Load Drive .....................10,000 pF
■ Short Delay Time .................................. 55nsec Typ
■ Logic High Input, Any Voltage ............. 2.4V to VDD
■ Low Supply Current With Logic "1" Input ... 450µA
■ Low Output Impedance .................................... 2.5Ω
■ Output Voltage Swing to Within 25mV of Ground or VDD
APPLICATIONS
■ Switch-Mode Power Supplies
■ Motor Controls
■ Pulse Transformer Driver
■ Class D Switching Amplifiers

TC4429EPA 数据手册 >
