Name: STB12NK80ZT4
Brand: ST Microelectronics
SKU: CM22324588
Price: 27.93 USD
Availability: InStock

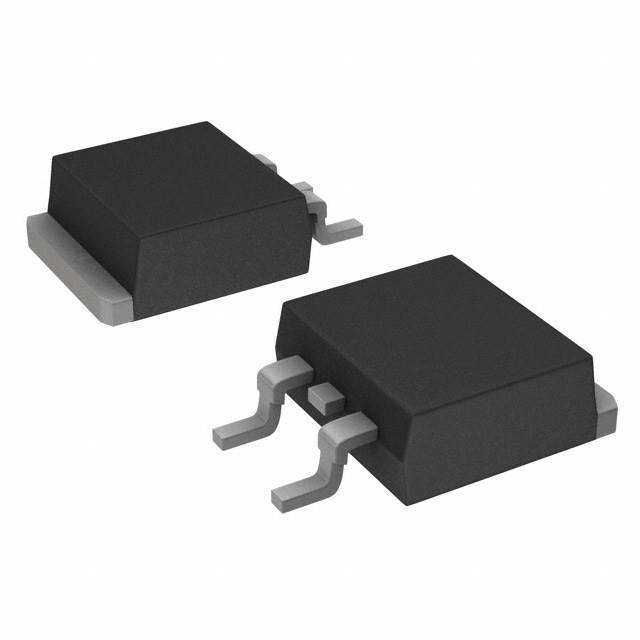

显示的图像仅供参考，应从产品数据表中获得准确的规格。

STB12NK80ZT4 ST Microelectronics

制造商:
ST Microelectronics
制造商型号#:
STB12NK80ZT4
百芯编号#:
CM22324588
价格(CNY):
￥

27.93
百芯库存:
734 个
库存地点: 香港
可供应量:
402 个在库

此为供应商库存，需要与销售确认
产品类别:
MOS管,场效应管,晶体管,金属氧化物,FET
产品描述:
D2PAK N-CH 800V 10.5A
文档:
数据手册
符合 RoHS 标准 3D模型

STB12NK80ZT4 购买 STB12NK80ZT4 库存和价格更新于 2025-06-12 03:50:22

刷新

器件型号: STB12NK80ZT4

百芯编号: CM22324588

制造商: ST Microelectronics

价格
￥

27.93

总计: 1,136 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/17 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

STB12NK80ZT4 规格显示相似产品 (99+)

类型

描述

选择

制造商

ST Microelectronics

类别

MOS管,场效应管,晶体管,金属氧化物,FET

3D模型

安装方式

Surface Mount

引脚数

3 Pin

封装

TO-263-3

额定电压(DC)

800 V

额定电流

10.5 A

针脚数

3 Position

漏源极电阻

0.65 Ω

极性

N-Channel

耗散功率

190 W

阈值电压

3.75 V

漏源极电压(Vds)

800 V

漏源击穿电压

800 V

栅源击穿电压

±30.0 V

连续漏极电流(Ids)

10.5 A

上升时间

18 ns

输入电容(Ciss)

2620pF @25V(Vds)

额定功率(Max)

190 W

下降时间

20 ns

工作温度(Max)

150 ℃

工作温度(Min)

-55 ℃

耗散功率(Max)

190W (Tc)

显示相似产品

STB12NK80ZT4 数据规格书

STB12NK80ZT4 数据手册Datasheet

22 Pages, 691 KB

2011/10/21

查看

STB12NK80ZT4 其它数据手册Datasheet

23 Pages, 674 KB

查看

STB12NK80ZT4 产品修订记录

5 Pages, 48 KB

2016/07/28

查看

STB12NK80ZT4 其他参考文件

1 Pages, 135 KB

2011/06/15

查看

尺寸 & 包装

类型

描述

长度

10.4 mm

宽度

9.35 mm

高度

4.6 mm

工作温度

-55℃ ~ 150℃ (TJ)

产品生命周期

Active

包装方式

Tape & Reel (TR)

STB12NK80ZT4 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

REACH SVHC标准

No SVHC

REACH SVHC版本

2015/12/17

STB12NK80ZT4 数据手册 >

出口分类

类型

描述

ECCN代码

EAR99

STB12NK80ZT4 数据手册 >

产品概述

The STB12NK80ZT4 is a SuperMESH™ N-channel Power MOSFET offers Zener-protection and minimized gate charge. This SuperMESH™ technology achieved through optimization of ST"s well-established strip-based PowerMESH™ layout. In addition to a significant reduction in ON-resistance, this device is designed to ensure a high level of dV/dt capability for the most demanding applications.
100% Avalanche tested
Improved ESD capability
Very low intrinsic capacitance
Very good manufacturing reliability

STB12NK80ZT4 数据手册 >
