PIC16HV753-E/SL 库存 & 价格

Microchip MCU 8Bit PIC16 PIC RISC 3.5KB Flash 3.3V/5V Automotive 14Pin SOIC N Tube
￥ 2.59
PIC16HV753-E/SL

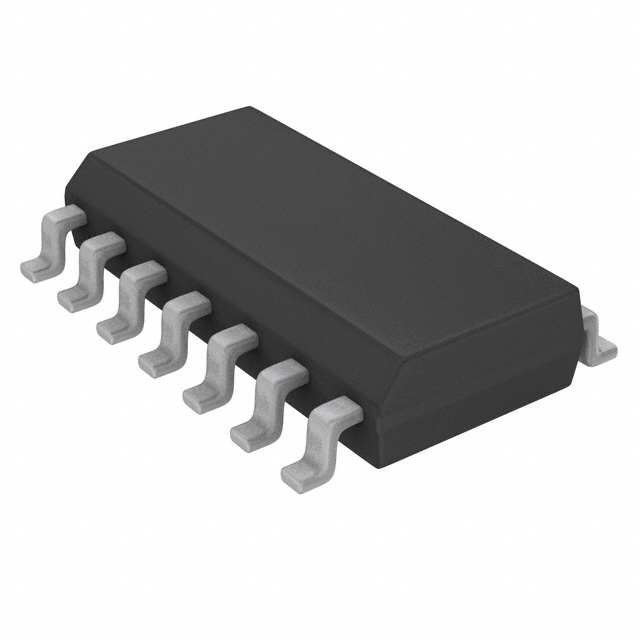

显示的图像仅供参考，应从产品数据表中获得准确的规格。
PIC16HV753-E/SL Microchip
Microchip
  • 制造商:
    Microchip
  • 制造商型号#:
    PIC16HV753-E/SL
  • 百芯编号#:
    CM108046529
  • 价格(CNY):
    ￥
    2.59
  • 百芯库存:
    286 个
  • 可供应量:
    208 个在库
    此为供应商库存，需要与销售确认
  • 产品类别:
    微控制器,MCU,单片机
  • 产品描述:
    MCU 8Bit PIC16 PIC RISC 3.5KB Flash 3.3V/5V Automotive 14Pin SOIC N Tube
  • 文档:
    数据手册
    3D模型
PIC16HV753-E/SL 购买 PIC16HV753-E/SL 库存和价格更新于 2025-06-13 03:50:22
  • 刷新
    器件型号: PIC16HV753-E/SL
    百芯编号: CM108046529
    制造商: Microchip
    封装: SOIC-14
    价格
    ￥
    2.59
    总计: 494 个
    MOQ: 1
    库存地点: 香港
    发货日期: 2025/06/18 (预期 )
  • 购买
    *由于库存数量、价格不断波动，请 联系我们 获取型号最新价格和库存。

    元器件库存查询

    库存查询
    示例: STM32F103
    批量器件查询 >
    百芯库存涵盖100,000个元器件
    欺诈预防提醒
    近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。
    百芯智造在2021年建立了一个 元器件检测实验室 ，旨在提供有质量保证的组件。
    我们强烈建议客户选择可靠的元器件供应商。
    请注意，唯一电子邮件后缀是 aipcba.com
    PIC16HV753-E/SL 规格 显示相似产品 (99+)
    类型
    描述
    选择
    制造商
    Microchip
    类别
    微控制器,MCU,单片机
    3D模型
     3D模型
    安装方式
    Surface Mount
    引脚数
    14 Pin
    封装
    SOIC-14
    RAM大小
    128 x 8
    模数转换数(ADC)
    1 ADC
    工作温度(Max)
    125 ℃
    工作温度(Min)
    -40 ℃
    耗散功率(Max)
    800 mW
    数模转换数(DAC)
    1 DAC
    电源电压
    2V ~ 5.5V
    电源电压(Max)
    5.5 V
    电源电压(Min)
    2 V
    显示相似产品
    PIC16HV753-E/SL 数据规格书
    PIC16HV753-E/SL 数据手册Datasheet
    6 Pages, 213 KB
    2012/11/01
    查看
    PIC16HV753-E/SL 数据手册Datasheet
    230 Pages, 2305 KB
    查看
    PIC16HV753-E/SL 数据手册Datasheet
    238 Pages, 2243 KB
    查看
    PIC16HV753-E/SL 数据手册Datasheet
    231 Pages, 4065 KB
    2013/11/19
    查看
    PIC16HV753-E/SL 其它数据手册Datasheet
    16 Pages, 343 KB
    2017/02/27
    查看
    PIC16HV753-E/SL 其它数据手册Datasheet
    16 Pages, 343 KB
    2017/02/20
    查看
    PIC16HV753-E/SL 其它数据手册Datasheet
    10 Pages, 319 KB
    2017/02/15
    查看
    PIC16HV753-E/SL 其它数据手册Datasheet
    7 Pages, 79 KB
    查看
    PIC16HV753-E/SL 其它数据手册Datasheet
    2 Pages, 95 KB
    2016/07/01
    查看
    PIC16HV753-E/SL 产品修订记录
    2 Pages, 111 KB
    2016/10/11
    查看
    PIC16HV753-E/SL 产品修订记录
    1 Pages, 17 KB
    2013/08/20
    查看
    尺寸 & 包装
    类型
    描述
    工作温度
    -40℃ ~ 125℃ (TA)
    产品生命周期
    Unknown
    包装方式
    Tube
    PIC16HV753-E/SL 数据手册 >
    符合标准
    类型
    描述
    RoHS标准
    RoHS Compliant
    含铅标准
    Lead Free
    PIC16HV753-E/SL 数据手册 >
    产品概述
    • DEVICE OVERVIEW
    • The PIC16F753/HV753 devices are covered by this data sheet. They are available in 14-pin PDIP, SOIC, TSSOP and 16-pin QFN packages. Block Diagrams and pinout descriptions of the devices are shown in Figure 1-1and Table 1- 1.
    • High-Performance RISC CPU:
    • • Only 35 Instructions to Learn:
    •   - All single-cycle instructions except branches
    • • Operating Speed:
    •   - DC – 20 MHz clock input
    •   - DC – 200 ns instruction cycle
    • • 2048 x 14 On-chip Flash Program Memory
    • • Self Read/Write Program Memory
    • • 128 x 8 General Purpose Registers (SRAM)
    • • Interrupt Capability
    • • 8-Level Deep Hardware Stack
    • • Direct, Indirect and Relative Addressing modes
    • Microcontroller Features:
    • • Precision Internal Oscillator:
    •   - Factory calibrated to ±1%, typical
    •   - Software selectable frequency: 8 MHz, 4 MHz, 1 MHz or 31 kHz
    •   - Software tunable
    • • Power-Saving Sleep mode
    • • Voltage Range (PIC16F753):
    •   - 2.0V to 5.5V
    • • Shunt Voltage Regulator (PIC16HV753):
    •   - 2.0V to user defined
    •   - 5-volt regulation
    •   - 1 mA to 50 mA shunt range
    • • Multiplexed Master Clear with Pull-up/Input Pin
    • • Interrupt-on-Change Pins
    • • Individually Programmable Weak Pull-ups
    • • Power-on Reset (POR)
    • • Power-up Timer (PWRT)
    • • Brown-out Reset (BOR)
    • • Watchdog Timer (WDT) with Internal Oscillator for Reliable Operation
    • • Industrial and Extended Temperature Range
    • • High Endurance Flash:
    • \- 100,000 write Flash endurance
    • \- Flash retention: >40 years
    • • Programmable Code Protection
    • • In-Circuit Debug (ICD) via Two Pins
    • • In-Circuit Serial Programming™ (ICSP™) via Two Pins
    • Low-Power Features:
    • • Standby Current:
    •   - 50 nA @ 2.0V, typical
    • • Operating Current:
    •   - 11 uA @ 32 kHz, 2.0V, typical
    •   - 260 uA @ 4 MHz, 2.0V, typical
    • • Watchdog Timer Current:
    • • <1 uA @ 2.0V, typical
    • Peripheral Features:
    • • 11 I/O Pins and one Input-only Pin
    • • High Current Source/Sink:
    •   - 50 mA I/O, (two pins)
    •   - 25 mA I/O, (nine pins)
    • • Two High-Speed Analog Comparator modules:
    •   - 50 ns response time
    •   - Fixed Voltage Reference (FVR)
    •   - Programmable on-chip voltage reference via integrated 9-bit DAC
    •   - Internal/external inputs and outputs (selectable)
    •   - Built-in Hysteresis (software selectable)
    • • A/D Converter:
    •   - 10-bit resolution
    •   - Eight external channels
    •   - Two internal reference voltage channels
    • • Operational Amplifier:
    •   - Three terminal operations
    •   - Internal connections to DAC and FVR
    • • Digital-to-Analog Converter (DAC):
    •   - 9-bit resolution
    •   - Full Range output
    •   - 4 mV steps @ 2.0V (Limited Range)
    • • Fixed Voltage Reference (FVR), 1.2V Reference
    • • Capture, Compare, PWM (CCP) module:
    •   - 16-bit Capture, max. resolution = 12.5 ns
    •   - 16-bit Compare, max. resolution = 200 ns
    •   - 10-bit PWM, max. frequency = 20 kHz
    • • Timer0: 8-Bit Timer/Counter with 8-Bit Prescaler
    • • Enhanced Timer1:
    •   - 16-bit Timer/Counter with Prescaler
    •   - External Timer1 Gate (count enable)
    •   - Four Selectable Clock sources
    • • Timer2: 8-Bit Timer/Counter with Prescaler
    •   - 8-Bit Period Register and Postscaler
    • • Two Hardware Limit Timers (HLT):
    •   - 8-bit Timer with Prescaler
    •   - 8-bit period register and postscaler
    •   - Asynchronous H/W Reset sources
    • • Complementary Output Generator (COG):
    •   - Complementary Waveforms from selectable sources
    •   - Two I/O (50 mA) for direct MOSFET drive
    •   - Rising and/or Falling edge dead-band control
    •   - Phase control, Blanking control
    •   - Auto-shutdown
    •   - Slope Compensation Circuit for use with SMPS power supplies
