Name: PIC12F609T-I/MD
Brand: Microchip
SKU: CM41343670
Price: 6.18 USD
Availability: InStock

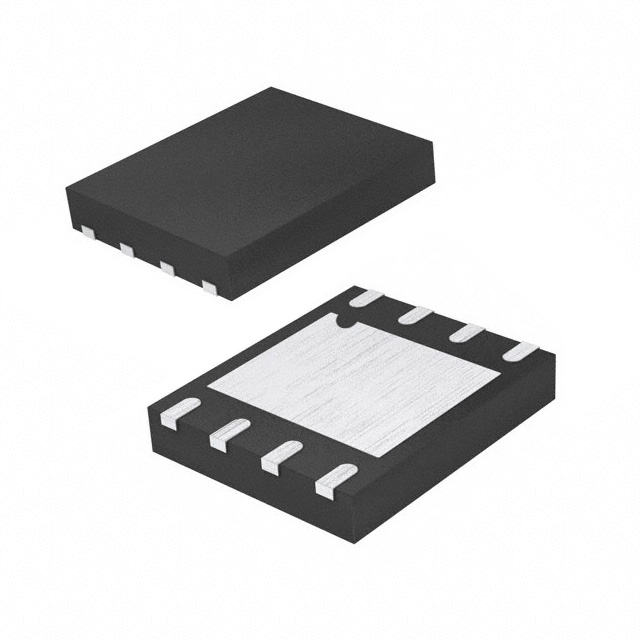

显示的图像仅供参考，应从产品数据表中获得准确的规格。

PIC12F609T-I/MD Microchip

制造商:
Microchip
制造商型号#:
PIC12F609T-I/MD
百芯编号#:
CM41343670
价格(CNY):
￥

6.18
百芯库存:
263 个
库存地点:
可供应量:
203 个在库

此为供应商库存，需要与销售确认
产品类别:
微控制器,MCU,单片机
产品描述:
MCU 8Bit PIC12 PIC RISC 1.75KB Flash 2.5V/3.3V/5V 8Pin DFN EP T/R
文档:
数据手册
3D模型

PIC12F609T-I/MD 购买 PIC12F609T-I/MD 库存和价格更新于 2025-06-15 03:50:22

刷新

器件型号: PIC12F609T-I/MD

百芯编号: CM41343670

制造商: Microchip

封装: DFN-8

价格
￥

6.18

总计: 466 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/20 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

PIC12F609T-I/MD 规格显示相似产品 (99+)

类型

描述

选择

制造商

Microchip

类别

微控制器,MCU,单片机

3D模型

安装方式

Surface Mount

引脚数

8 Pin

封装

DFN-8

工作电压

2V ~ 5.5V

时钟频率

20 MHz

RAM大小

64 x 8

位数

8 Bit

耗散功率

800 mW

工作温度(Max)

85 ℃

工作温度(Min)

-40 ℃

耗散功率(Max)

800 mW

电源电压

2V ~ 5.5V

显示相似产品

PIC12F609T-I/MD 数据规格书

PIC12F609T-I/MD 数据手册Datasheet

212 Pages, 1725 KB

2010/01/14

查看

PIC12F609T-I/MD 数据手册Datasheet

8 Pages, 199 KB

2010/06/14

查看

PIC12F609T-I/MD 数据手册Datasheet

168 Pages, 2599 KB

2006/10/18

查看

PIC12F609T-I/MD 数据手册Datasheet

212 Pages, 1497 KB

查看

PIC12F609T-I/MD 产品设计参考

137 Pages, 5965 KB

2009/04/22

查看

PIC12F609T-I/MD 用户编程手册

28 Pages, 343 KB

2010/05/03

查看

PIC12F609T-I/MD 用户编程手册

26 Pages, 188 KB

2009/10/07

查看

PIC12F609T-I/MD 其它数据手册Datasheet

8 Pages, 182 KB

2007/04/11

查看

PIC12F609T-I/MD 其它数据手册Datasheet

4 Pages, 115 KB

2016/10/13

查看

PIC12F609T-I/MD 产品修订记录

2 Pages, 111 KB

2016/10/11

查看

尺寸 & 包装

类型

描述

工作温度

-40℃ ~ 85℃

产品生命周期

Active

包装方式

Tape & Reel (TR)

PIC12F609T-I/MD 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

PIC12F609T-I/MD 数据手册 >

产品概述

DEVICE OVERVIEW
The PIC12F609/615/617/12HV609/615 devices are covered by this data sheet. They are available in 8-pin PDIP, SOIC, MSOP and DFN packages.
Block Diagrams and pinout descriptions of the devices are as follows:
• PIC12F609/HV609 (Figure 1-1, Table 1-1)
• PIC12F615/617/HV615 (Figure 1-2, Table 1-2)
High-Performance RISC CPU:
• Only 35 Instructions to Learn:
- All single-cycle instructions except branches
• Operating Speed:
- DC – 20 MHz oscillator/clock input
- DC – 200 ns instruction cycle
• Interrupt Capability
• 8-Level Deep Hardware Stack
• Direct, Indirect and Relative Addressing modes Special Microcontroller Features:
• Precision Internal Oscillator:
- Factory calibrated to ±1%, typical
- Software selectable frequency: 4 MHz or 8 MHz
• Power-Saving Sleep mode
• Voltage Range:
- PIC12F609/615/617: 2.0V to 5.5V
- PIC12HV609/615: 2.0V to user defined maximum (see note)
• Industrial and Extended Temperature Range
• Power-on Reset (POR)
• Power-up Timer (PWRT) and Oscillator Start-up Timer (OST)
• Brown-out Reset (BOR)
• Watchdog Timer (WDT) with independent Oscillator for Reliable Operation
• Multiplexed Master Clear with Pull-up/Input Pin
• Programmable Code Protection
• High Endurance Flash:
- 100,000 write Flash endurance
- Flash retention: > 40 years
• Self Read/ Write Program Memory (PIC12F617 only)
Low-Power Features:
• Standby Current:
- 50 nA @ 2.0V, typical
• Operating Current:
- 11A @ 32 kHz, 2.0V, typical
- 260A @ 4 MHz, 2.0V, typical
• Watchdog Timer Current:
- 1A @ 2.0V, typical
Peripheral Features:
• Shunt Voltage Regulator (PIC12HV609/615 only):
- 5 volt regulation
- 4 mA to 50 mA shunt range
• 5 I/O Pins and 1 Input Only
• High Current Source/Sink for Direct LED Drive
- Interrupt-on-pin change or pins
- Individually programmable weak pull-ups
• Analog Comparator module with:
- One analog comparator
- Programmable on-chip voltage reference (CVREF) module (% of VDD)
- Comparator inputs and output externally accessible
- Built-In Hysteresis (software selectable)
• Timer0: 8-Bit Timer/Counter with 8-Bit Programmable Prescaler
• Enhanced Timer1:
- 16-bit timer/counter with prescaler
- External Timer1 Gate (count enable)
- Option to use OSC1 and OSC2 in LP mode as Timer1 oscillator if INTOSC mode selected
- Option to use system clock as Timer1
• In-Circuit Serial ProgrammingTM (ICSPTM) via Two Pins
PIC12F615/617/HV615 ONLY:
• Enhanced Capture, Compare, PWM module:
- 16-bit Capture, max. resolution 12.5 ns
- Compare, max. resolution 200 ns
- 10-bit PWM with 1 or 2 output channels, 1 output channel programmable “dead time,” max. frequency 20 kHz, auto-shutdown
• A/D Converter:
- 10-bit resolution and 4 channels, samples internal voltage references
• Timer2: 8-Bit Timer/Counter with 8-Bit Period Register, Prescaler and Postscaler
