NB3N853501EDTG

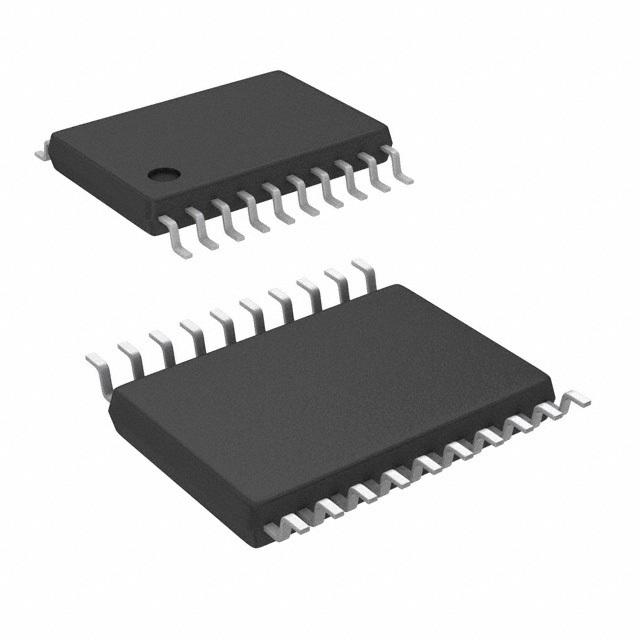

显示的图像仅供参考，应从产品数据表中获得准确的规格。

NB3N853501EDTG ON Semiconductor

制造商:
ON Semiconductor
制造商型号#:
NB3N853501EDTG
百芯编号#:
CM68449337
价格(CNY):
￥

16.52
百芯库存:
283 个
库存地点:
可供应量:
205 个在库

此为供应商库存，需要与销售确认
产品类别:
时钟,缓冲器,驱动器,锁相环
产品描述:
Clock Multiplexer 4Out 2IN 1:4 20Pin TSSOP Tube
文档:
数据手册
3D模型

NB3N853501EDTG 购买 NB3N853501EDTG 库存和价格更新于 2025-06-16 03:50:22

器件型号: NB3N853501EDTG

百芯编号: CM68449337

制造商: ON Semiconductor

封装: TSSOP-20

价格
￥

16.52

总计: 488 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/21 (预期 )

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

NB3N853501EDTG 规格显示相似产品 (99+)

类型

描述

选择

制造商

ON Semiconductor

类别

时钟,缓冲器,驱动器,锁相环

3D模型

安装方式

Surface Mount

引脚数

20 Pin

封装

TSSOP-20

无卤素状态

Halogen Free

输出接口数

4 Output

电路数

1 Circuit

工作温度(Max)

85 ℃

工作温度(Min)

-40 ℃

电源电压

3.135V ~ 3.465V

显示相似产品

NB3N853501EDTG 数据规格书

NB3N853501EDTG 数据手册Datasheet

9 Pages, 218 KB

2011/11/08

查看

NB3N853501EDTG 数据手册Datasheet

10 Pages, 214 KB

2016/02/03

查看

NB3N853501EDTG 产品设计参考

9 Pages, 72 KB

2015/06/17

查看

NB3N853501EDTG 其它数据手册Datasheet

20 Pages, 209 KB

2006/04/20

查看

NB3N853501EDTG 其它数据手册Datasheet

20 Pages, 1131 KB

查看

NB3N853501EDTG 其它数据手册Datasheet

9 Pages, 278 KB

2011/11/08

查看

NB3N853501EDTG 其它数据手册Datasheet

9 Pages, 278 KB

2011/11/08

查看

NB3N853501EDTG 其它数据手册Datasheet

8 Pages, 120 KB

查看

NB3N853501EDTG 其它数据手册Datasheet

3 Pages, 156 KB

2016/12/22

查看

NB3N853501EDTG 产品设计图

2 Pages, 39 KB

2016/02/17

查看

NB3N853501EDTG 应用笔记

20 Pages, 897 KB

查看

NB3N853501EDTG 应用笔记

19 Pages, 177 KB

2007/04/24

查看

NB3N853501EDTG 应用笔记

14 Pages, 364 KB

2006/04/20

查看

NB3N853501EDTG 应用笔记

4 Pages, 50 KB

查看

尺寸 & 包装

类型

描述

工作温度

-40℃ ~ 85℃

产品生命周期

Active

包装方式

Tube

NB3N853501EDTG 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

NB3N853501EDTG 数据手册 >

出口分类

类型

描述

ECCN代码

EAR99

NB3N853501EDTG 数据手册 >

产品概述

The NB3N853501E is a low skew 3.3 V supply 2:1:4 clock distribution fanout buffer. An Input MUX selects one of two LVCMOS/LVTTL CLK lines by the CLK_SEL pin (HIGH for CLK1, LOW for CLK0) using LVCMOS/LVTTL levels. A CLK_EN pin can enable or disable the outputs synchronously to eliminate runt pulses using LVCMOS/LVTTL levels (HIGH to enable outputs, LOW to disable output).
Features | | Benefits
---|---|---
| | | | |
Four differential LVPECL Outputs
| |
Multiple copies of the Clock
Operating range: VCC = 3.3 5% V( 3.135 to 3.465 V)
| |
Ensures operation in the majority of designs
Two Selectable LVCMOS/LVTTL CLOCK Inputs
| |
Up to 266 MHz Clock Operation
| |
Output to Output Skew: 30 ps
| |
Device to Device Skew 250 ps (Max.)
| |
Propagation Delay 1.9 ns (Max.)
| |
Additive Phase Jitter, RMS: 0.023 ps (Typ)
| |
Industrial Temp. Range (40C to 85C)
| |

NB3N853501EDTG 数据手册 >
