Name: IR3556MTRPBF
Brand: Infineon
SKU: CM56030726
Price: 18.18 USD
Availability: InStock

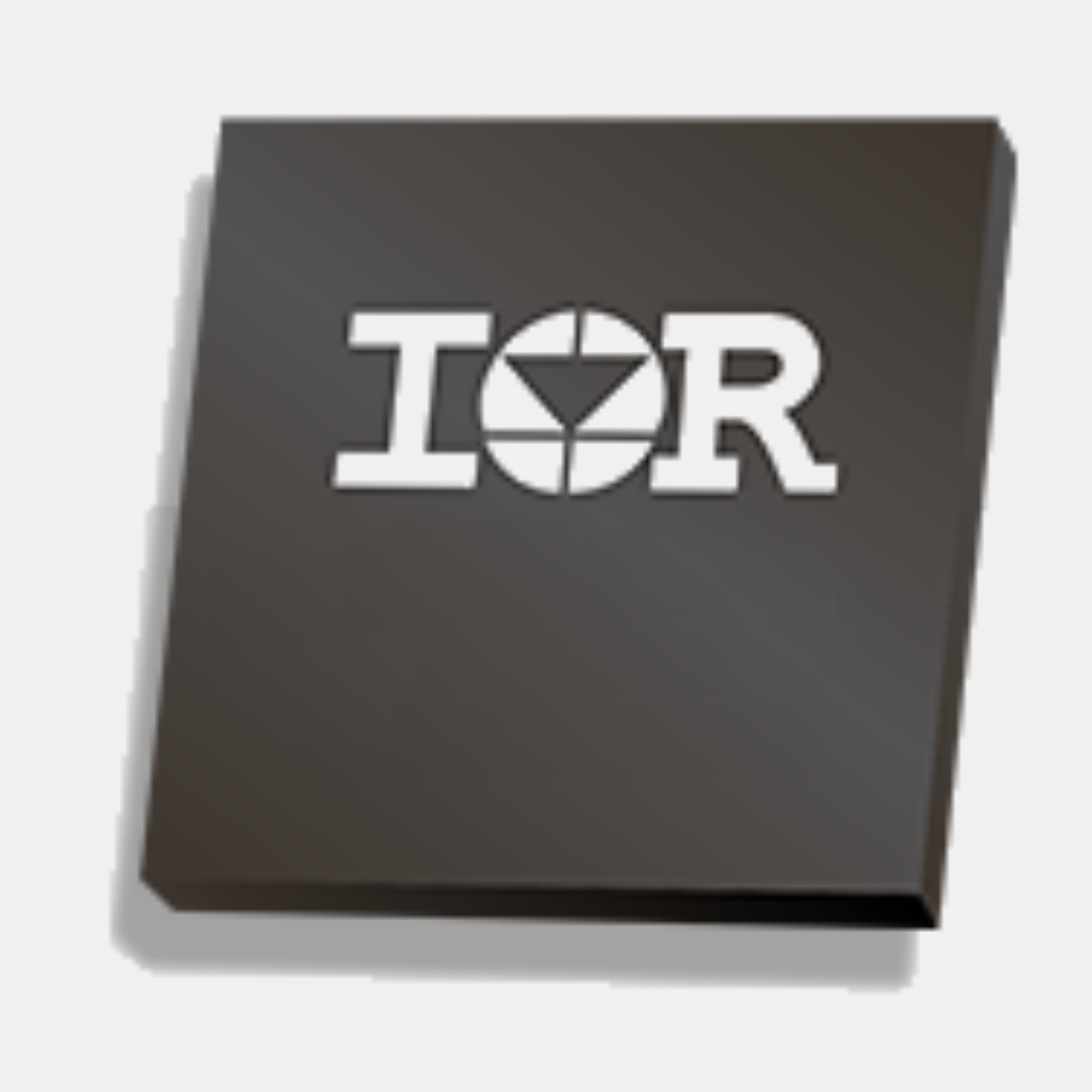

显示的图像仅供参考，应从产品数据表中获得准确的规格。

IR3556MTRPBF Infineon

制造商:
Infineon
制造商型号#:
IR3556MTRPBF
百芯编号#:
CM56030726
价格(CNY):
￥

18.18
百芯库存:
267 个
库存地点: 香港
可供应量:
152 个在库

此为供应商库存，需要与销售确认
产品描述:
Integrated PowIRstage is a synchronous buck gate driver IC with co-packed control and synchronous MOSFETs and Schottky diode.
文档:
数据手册
3D模型

IR3556MTRPBF 购买 IR3556MTRPBF 库存和价格更新于 2025-06-04 03:50:22

刷新

器件型号: IR3556MTRPBF

百芯编号: CM56030726

制造商: Infineon

封装: PowerVFQFN-30

价格
￥

18.18

总计: 419 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/09 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

IR3556MTRPBF 规格显示相似产品 (99+)

类型

描述

选择

制造商

Infineon

安装方式

Surface Mount

3D模型

引脚数

30 Pin

封装

PowerVFQFN-30

输出电流

50 A

针脚数

30 Position

输入电压(Max)

15 V

输入电压(Min)

4.5 V

输出电压(Max)

5.5 V

输出电压(Min)

250 mV

电源电压

4.5V ~ 7V

显示相似产品

IR3556MTRPBF 数据规格书

IR3556MTRPBF 数据手册Datasheet

1 Pages, 77 KB

2014/05/16

查看

IR3556MTRPBF 数据手册Datasheet

2 Pages, 80 KB

查看

IR3556MTRPBF 产品设计参考

270 Pages, 11877 KB

2017/11/08

查看

IR3556MTRPBF 产品设计参考

264 Pages, 22893 KB

2017/01/30

查看

IR3556MTRPBF 产品设计参考

3 Pages, 369 KB

2017/03/14

查看

IR3556MTRPBF 其它数据手册Datasheet

15 Pages, 252 KB

2018/04/09

查看

IR3556MTRPBF 其它数据手册Datasheet

10 Pages, 605 KB

2016/02/14

查看

IR3556MTRPBF 其它数据手册Datasheet

9 Pages, 265 KB

2008/03/28

查看

IR3556MTRPBF 其它数据手册Datasheet

9 Pages, 258 KB

2007/08/15

查看

IR3556MTRPBF 产品修订记录

3 Pages, 144 KB

2018/04/09

查看

尺寸 & 包装

类型

描述

产品生命周期

Active

包装方式

Tape & Reel (TR)

IR3556MTRPBF 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

IR3556MTRPBF 数据手册 >

出口分类

类型

描述

ECCN代码

EAR99

IR3556MTRPBF 数据手册 >

产品概述

Benefits:
Integrated driver, Schottky diode, control MOSFET and synchronous MOSFET
5mV / A on-chip MOSFET current sensing with temperature compensated reporting
Input voltage (VIN) range of 4.5V to 15V
VCC and VDRV supply of 4.5V to 7V
Output voltage range from 0.25V up to 5.5V
Output current capability of 50A
Operation up to 1.0MHz
VCC under voltage lockout (UVLO)
8mV / oC temperature analog output and thermal flag pull-up to 3.3V
Over temperature protection (OTP)
Cycle-by-cycle self-preservation over current protection (OCP)
MOSFET phase fault detection and flag
Preliminary overvoltage protection (Pre-OVP)
Compatible with 3.3V tri-state PWM Input
Body-Braking™ load transient support through PWM Tri-state
Diode emulation mode (DEM) for improved light load efficiency
Efficient dual sided cooling
Small 6mm x 6mm x 0.9mm PQFN package
Lead free RoHS compliant package

IR3556MTRPBF 数据手册 >
