Name: HCPL-817-000E
Brand: Broadcom
SKU: CM11802929
Price: 2.73 USD
Availability: InStock

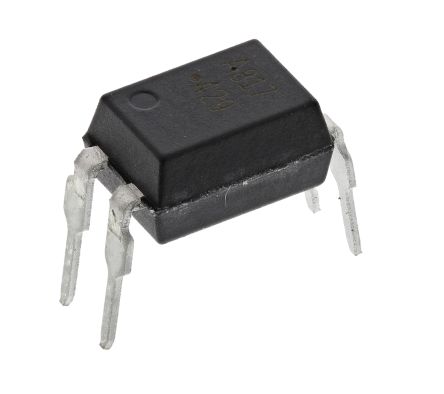

显示的图像仅供参考，应从产品数据表中获得准确的规格。

HCPL-817-000E Broadcom

制造商:
Broadcom
制造商型号#:
HCPL-817-000E
百芯编号#:
CM11802929
价格(CNY):
￥

2.73
百芯库存:
9,805 个
库存地点:
可供应量:
7,756 个在库

此为供应商库存，需要与销售确认
产品类别:
光耦合器,光隔离器
产品描述:
BROADCOM LIMITED HCPL-817-000E Optocoupler, Transistor Output, 1Channel, DIP, 4Pins, 50mA, 5kV, 50%
文档:
数据手册
3D模型

HCPL-817-000E 购买 HCPL-817-000E 库存和价格更新于 2025-06-15 03:50:22

刷新

器件型号: HCPL-817-000E

百芯编号: CM11802929

制造商: Broadcom

封装: DIP-4

价格
￥

2.73

总计: 17,561 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/20 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

HCPL-817-000E 规格显示相似产品 (99+)

类型

描述

选择

制造商

Broadcom

类别

光耦合器,光隔离器

3D模型

安装方式

Through Hole

引脚数

4 Pin

封装

DIP-4

上升/下降时间

4µs, 3µs

输入电压(DC)

1.20 V

输出电压

70.0 V

击穿电压

70.0 V

电路数

1 Circuit

通道数

1 Channel

针脚数

4 Position

正向电压

1.2 V

输入电流

50 mA

耗散功率

200 mW

上升时间

4 µs

隔离电压

5000 Vrms

正向电流

50 mA

输出电压(Max)

70 V

输入电流(Min)

50 mA

正向电压(Max)

1.4 V

正向电流(Max)

50 mA

下降时间

3 µs

下降时间(Max)

18 µs

上升时间(Max)

18 µs

工作温度(Max)

100 ℃

工作温度(Min)

-30 ℃

耗散功率(Max)

200 mW

显示相似产品

HCPL-817-000E 数据规格书

HCPL-817-000E 数据手册Datasheet

7 Pages, 111 KB

2009/11/05

查看

HCPL-817-000E 数据手册Datasheet

29 Pages, 1584 KB

查看

HCPL-817-000E 数据手册Datasheet

6 Pages, 83 KB

查看

尺寸 & 包装

类型

描述

高度

3.5 mm

工作温度

-30℃ ~ 100℃

产品生命周期

Active

包装方式

Tube

HCPL-817-000E 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

REACH SVHC标准

No SVHC

REACH SVHC版本

2015/12/17

HCPL-817-000E 数据手册 >

产品概述

The HCPL-817-000E optocoupler contains a light emitting diode optically coupled to a phototransistor. It is packaged in a 4-pin DIP package and available in wide-lead spacing option and lead bend SMD option. Input-output isolation voltage is 5000 Vrms. Response time, tr, is typically 4 us and minimum CTR is 50% at input current of 5 mA.
### Features
Current Transfer Ratio (CTR: min. 50% at IF = 5 mA, VCE = 5 V)
High input-output isolation voltage (Viso = 5000 Vrms)
Response time (tr: typ., 4 us at VCE = 2 V, IC = 2 mA, RL = 100 Ohms)
Compact dual-in-line package
UL approved
CSA approved
IEC/EN/DIN EN 60747-5-2 approved
Options available are:
060E = IEC/EN/DIN EN 60747-5-2 Option
W00E = 0.4" Lead Spacing Option
300E = Lead Bend SMD Option
500E = Tape and Reel Packaging Option
00AE = Rank Mark A
00BE = Rank Mark B
00CE = Rank Mark C
00DE = Rank Mark D
00LE = Rank Mark L

HCPL-817-000E 数据手册 >
