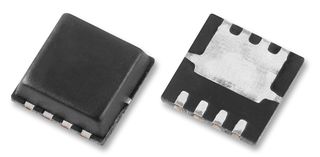

Name: CSD18534Q5A
Brand: TI
SKU: CM635127
Price: 7.33 USD
Availability: InStock

显示的图像仅供参考，应从产品数据表中获得准确的规格。

CSD18534Q5A TI

制造商:
TI
制造商型号#:
CSD18534Q5A
百芯编号#:
CM635127
价格(CNY):
￥

7.33
百芯库存:
73 个
库存地点: 香港
可供应量:
51 个在库

此为供应商库存，需要与销售确认
产品类别:
MOS管,场效应管,晶体管,金属氧化物,FET
产品描述:
VSONP N-CH 60V 50A
文档:
数据手册
3D模型

CSD18534Q5A 购买 CSD18534Q5A 库存和价格更新于 2025-06-06 03:50:22

刷新

器件型号: CSD18534Q5A

百芯编号: CM635127

制造商: TI

封装: PowerTDFN-8

价格
￥

7.33

总计: 124 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/11 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

CSD18534Q5A 规格显示相似产品 (99+)

类型

描述

选择

制造商

类别

MOS管,场效应管,晶体管,金属氧化物,FET

3D模型

安装方式

Surface Mount

引脚数

8 Pin

封装

PowerTDFN-8

通道数

1 Channel

针脚数

8 Position

漏源极电阻

0.0078 Ω

极性

N-Channel

耗散功率

3.1 W

阈值电压

1.9 V

漏源极电压(Vds)

60 V

连续漏极电流(Ids)

50A

上升时间

5.5 ns

输入电容(Ciss)

1770pF @30V(Vds)

额定功率(Max)

3.1 W

下降时间

2 ns

工作温度(Max)

150 ℃

工作温度(Min)

-55 ℃

耗散功率(Max)

3.1W (Ta), 77W (Tc)

显示相似产品

CSD18534Q5A 数据规格书

CSD18534Q5A 数据手册Datasheet

13 Pages, 415 KB

2016/01/15

查看

CSD18534Q5A 数据手册Datasheet

15 Pages, 957 KB

2015/09/26

查看

CSD18534Q5A 数据手册Datasheet

12 Pages, 773 KB

2013/01/16

查看

CSD18534Q5A 数据手册Datasheet

15 Pages, 954 KB

2014/09/10

查看

CSD18534Q5A 数据手册Datasheet

9 Pages, 586 KB

2011/02/22

查看

CSD18534Q5A 数据手册Datasheet

8 Pages, 515 KB

2008/12/10

查看

CSD18534Q5A 数据手册Datasheet

15 Pages, 957 KB

2015/06/18

查看

CSD18534Q5A 数据手册Datasheet

11 Pages, 770 KB

2013/01/07

查看

尺寸 & 包装

类型

描述

长度

5.8 mm

宽度

5 mm

高度

1.1 mm

工作温度

-55℃ ~ 150℃ (TJ)

产品生命周期

包装方式

Tape & Reel (TR)

CSD18534Q5A 数据手册 >

符合标准

类型

描述

RoHS标准

Non-Compliant

含铅标准

Contains Lead

REACH SVHC标准

No SVHC

REACH SVHC版本

2015/06/15

CSD18534Q5A 数据手册 >

出口分类

类型

描述

香港进出口证

NLR

CSD18534Q5A 数据手册 >

产品概述

The CSD18534Q5A is a NexFET™ N-channel Power MOSFET designed to minimize losses in power conversion applications. It is suitable for use in DC-to-DC conversions, secondary side synchronous rectifier and isolated converter primary side switch applications.
Ultra-low Qg and Qgd
Low thermal resistance
Avalanche rated
Halogen-free
Plastic package
Logic level
-55 to 150°C Operating junction temperature range

CSD18534Q5A 数据手册 >
