A3PE600-2FG484 库存 & 价格

Microsemi FPGA ProASIC®3E Family 600K Gates 310MHz 130nm Technology 1.5V 484Pin FBGA
￥ 707.84

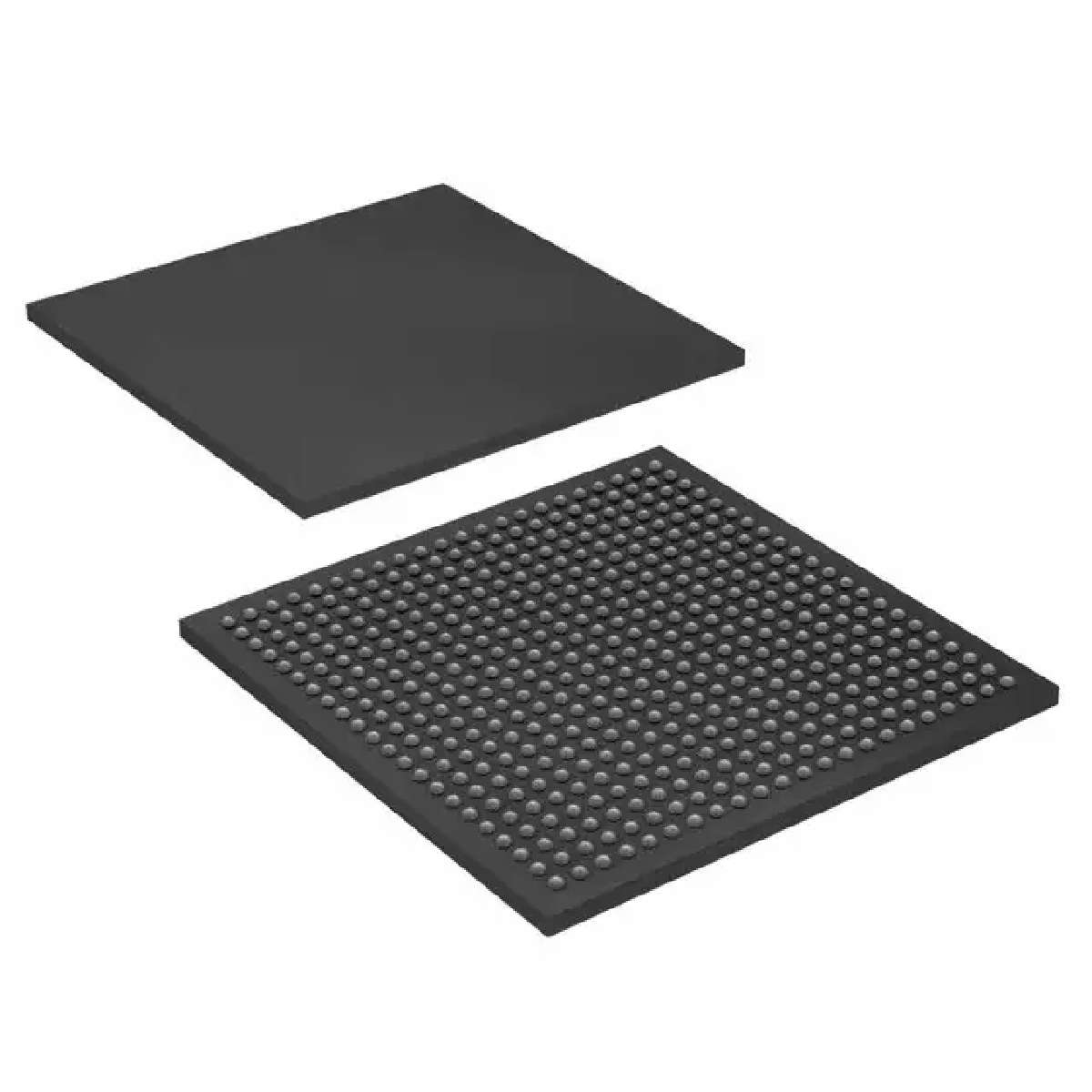

A3PE600-2FG484
显示的图像仅供参考，应从产品数据表中获得准确的规格。
A3PE600-2FG484 Microsemi
Microsemi
  • 制造商:
    Microsemi
  • 制造商型号#:
    A3PE600-2FG484
  • 百芯编号#:
    CM198468107
  • 价格(CNY):
    ￥
    707.84
  • 百芯库存:
    261 个
  • 可供应量:
    187 个在库
    此为供应商库存，需要与销售确认
  • 产品类别:
    FPGA,芯片
  • 产品描述:
    FPGA ProASIC®3E Family 600K Gates 310MHz 130nm Technology 1.5V 484Pin FBGA
  • 文档:
    数据手册
    3D模型
A3PE600-2FG484 购买 A3PE600-2FG484 库存和价格更新于 2025-06-13 03:50:22
  • 刷新
    器件型号: A3PE600-2FG484
    百芯编号: CM198468107
    制造商: Microsemi
    封装: FBGA-484
    价格
    ￥
    707.84
    总计: 448 个
    MOQ: 1
    库存地点: 香港
    发货日期: 2025/06/18 (预期 )
  • 购买
    *由于库存数量、价格不断波动，请 联系我们 获取型号最新价格和库存。

    元器件库存查询

    库存查询
    示例: STM32F103
    批量器件查询 >
    百芯库存涵盖100,000个元器件
    欺诈预防提醒
    近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。
    百芯智造在2021年建立了一个 元器件检测实验室 ，旨在提供有质量保证的组件。
    我们强烈建议客户选择可靠的元器件供应商。
    请注意，唯一电子邮件后缀是 aipcba.com
    A3PE600-2FG484 规格 显示相似产品 (99+)
    类型
    描述
    选择
    制造商
    Microsemi
    类别
    FPGA,芯片
    3D模型
     3D模型
    安装方式
    Surface Mount
    引脚数
    484 Pin
    封装
    FBGA-484
    工作温度(Max)
    70 ℃
    工作温度(Min)
    0 ℃
    电源电压
    1.425V ~ 1.575V
    电源电压(Max)
    1.575 V
    电源电压(Min)
    1.425 V
    显示相似产品
    A3PE600-2FG484 数据规格书
    A3PE600-2FG484 数据手册Datasheet
    152 Pages, 4933 KB
    2009/02/24
    查看
    A3PE600-2FG484 数据手册Datasheet
    160 Pages, 8648 KB
    2015/06/23
    查看
    A3PE600-2FG484 数据手册Datasheet
    162 Pages, 4840 KB
    查看
    A3PE600-2FG484 数据手册Datasheet
    222 Pages, 6352 KB
    查看
    A3PE600-2FG484 产品修订记录
    5 Pages, 69 KB
    2015/11/05
    查看
    尺寸 & 包装
    类型
    描述
    长度
    23 mm
    宽度
    23 mm
    高度
    1.73 mm
    工作温度
    0℃ ~ 85℃ (TJ)
    产品生命周期
    Active
    A3PE600-2FG484 数据手册 >
    符合标准
    类型
    描述
    RoHS标准
    RoHS Compliant
    含铅标准
    A3PE600-2FG484 数据手册 >
    产品概述
    • Features and Benefits
    • High Capacity
    • • 600 k to 3 Million System Gates
    • • 108 to 504 kbits of True Dual-Port SRAM
    • • Up to 620 User I/Os
    • Reprogrammable Flash Technology
    • • 130-nm, 7-Layer Metal (6 Copper), Flash-Based CMOS Process
    • • Instant On Level 0 Support
    • • Single-Chip Solution
    • • Retains Programmed Design when Powered Off
    • On-Chip User Nonvolatile Memory
    • • 1 kbit of FlashROM with Synchronous Interfacing
    • High Performance
    • • 350 MHz System Performance
    • • 3.3 V, 66 MHz 64-Bit PCI
    • In-System Programming (ISP) and Security
    • • ISP Using On-Chip 128-Bit Advanced Encryption Standard (AES) Decryption via JTAG (IEEE 1532–compliant)
    • • FlashLock® Designed to Secure FPGA Contents
    • Low Power
    • • Core Voltage for Low Power
    • • Support for 1.5-V-Only Systems
    • • Low-Impedance Flash Switches
    • High-Performance Routing Hierarchy
    • • Segmented, Hierarchical Routing and Clock Structure
    • • Ultra-Fast Local and Long-Line Network
    • • Enhanced High-Speed, Very-Long-Line Network
    • • High-Performance, Low-Skew Global Network
    • • Architecture Supports Ultra-High Utilization
    • Pro (Professional) I/O
    • • 700 Mbps DDR, LVDS-Capable I/Os
    • • 1.5 V, 1.8 V, 2.5 V, and 3.3 V Mixed-Voltage Operation
    • • Bank-Selectable I/O Voltages—up to 8 Banks per Chip
    • • Single-Ended I/O Standards: LVTTL, LVCMOS 3.3 V /2.5 V / 1.8 V / 1.5 V, 3.3 V PCI / 3.3 V PCI-X, and LVCMOS
    • 2.5 V / 5.0 V Input
    • • Differential I/O Standards: LVPECL, LVDS, B-LVDS, and M-LVDS
    • • Voltage-Referenced I/O Standards: GTL+ 2.5 V / 3.3 V, GTL 2.5 V / 3.3 V, HSTL Class I and II, SSTL2 Class I and II, SSTL3 Class I and II
    • • I/O Registers on Input, Output, and Enable Paths
    • • Hot-Swappable and Cold Sparing I/Os
    • • Programmable Output Slew Rate and Drive Strength
    • • Programmable Input Delay
    • • Schmitt Trigger Option on Single-Ended Inputs
    • • Weak Pull-Up/-Down
    • • IEEE 1149.1 (JTAG) Boundary Scan Test
    • • Pin-Compatible Packages across the ProASIC®3E Family
    • Clock Conditioning Circuit (CCC) and PLL
    • • Six CCC Blocks, Each with an Integrated PLL
    • • Configurable Phase-Shift, Multiply/Divide, Delay Capabilities and External Feedback
    • • Wide Input Frequency Range (1.5 MHz to 350 MHz)
    • SRAMs and FIFOs
    • • Variable-Aspect-Ratio 4,608-Bit RAM Blocks (×1, ×2, ×4, ×9, and ×18 organizations available)
    • • True Dual-Port SRAM (except ×18)
    • • 24 SRAM and FIFO Configurations with Synchronous Operation up to 350 MHz
    • ARM® Processor Support in ProASIC3E FPGAs
    • • M1 ProASIC3E Devices—Cortex-M1 Soft Processor Available
    • with or without Debug
    A3PE600-2FG484 数据手册 >
