Name: 1N6275AG
Brand: ON Semiconductor
SKU: CM77564422
Price: 14.38 USD
Availability: InStock

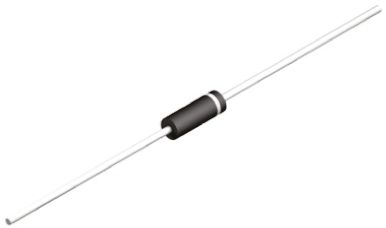

显示的图像仅供参考，应从产品数据表中获得准确的规格。

1N6275AG ON Semiconductor

制造商:
ON Semiconductor
制造商型号#:
1N6275AG
百芯编号#:
CM77564422
价格(CNY):
￥

14.38
百芯库存:
1,594 个
库存地点:
可供应量:
944 个在库

此为供应商库存，需要与销售确认
产品类别:
TVS,二极管,瞬态抑制,TVS管,瞬态电压抑制器
产品描述:
12.8V 1500W
文档:
数据手册
3D模型

1N6275AG 购买 1N6275AG 库存和价格更新于 2025-06-06 03:50:22

刷新

器件型号: 1N6275AG

百芯编号: CM77564422

制造商: ON Semiconductor

封装: DO-201AD

价格
￥

14.38

总计: 2,538 个

MOQ: 1

库存地点: 香港

发货日期: 2025/06/11 (预期 )

购买

*请求批量报价？
*库存变化非常快联系我们马上!

*由于库存数量、价格不断波动，请联系我们获取型号最新价格和库存。

元器件库存查询

库存查询

示例: STM32F103

批量器件查询 >

百芯库存涵盖100,000个元器件

欺诈预防提醒

近日，我们发现不法分子冒充百芯智造进行诈骗或试图低价销售假冒和故障元器件。

百芯智造在2021年建立了一个元器件检测实验室，旨在提供有质量保证的组件。

我们强烈建议客户选择可靠的元器件供应商。

请注意，唯一电子邮件后缀是 aipcba.com

1N6275AG 规格显示相似产品 (99+)

类型

描述

选择

制造商

ON Semiconductor

类别

TVS,二极管,瞬态抑制,TVS管,瞬态电压抑制器

3D模型

安装方式

Through Hole

引脚数

2 Pin

封装

DO-201AD

额定电压(DC)

15.0 V

工作电压

12.8 V

额定电流

71.0 A

额定功率

1.50 kW

无卤素状态

Halogen Free

击穿电压

14.3 V

电路数

1 Circuit

针脚数

2 Position

耗散功率

1500 W

钳位电压

21.2 V

最大反向电压（Vrrm）

12.8V

测试电流

1 mA

最大反向击穿电压

15.8 V

脉冲峰值功率

1500 W

最小反向击穿电压

14.3 V

击穿电压

14.3 V

工作温度(Max)

175 ℃

工作温度(Min)

-65 ℃

显示相似产品

1N6275AG 数据规格书

1N6275AG 数据手册Datasheet

7 Pages, 130 KB

2011/10/06

查看

1N6275AG 数据手册Datasheet

20 Pages, 531 KB

2009/07/08

查看

1N6275AG 数据手册Datasheet

8 Pages, 244 KB

查看

1N6275AG 数据手册Datasheet

8 Pages, 78 KB

2005/07/05

查看

1N6275AG 数据手册Datasheet

8 Pages, 65 KB

查看

1N6275AG 数据手册Datasheet

6 Pages, 183 KB

查看

1N6275AG 数据手册Datasheet

20 Pages, 538 KB

2012/03/28

查看

1N6275AG 数据手册Datasheet

8 Pages, 156 KB

查看

1N6275AG 数据手册Datasheet

4 Pages, 63 KB

2005/07/05

查看

1N6275AG 其它数据手册Datasheet

7 Pages, 126 KB

2011/10/06

查看

1N6275AG 其它数据手册Datasheet

7 Pages, 126 KB

2011/10/06

查看

1N6275AG 其它数据手册Datasheet

7 Pages, 104 KB

2007/08/07

查看

1N6275AG 产品设计图

2 Pages, 57 KB

2002/01/14

查看

1N6275AG 应用笔记

5 Pages, 79 KB

查看

尺寸 & 包装

类型

描述

长度

9.5 mm

直径

5.30 mm

工作温度

-65℃ ~ 175℃

产品生命周期

Active

包装方式

Bulk

1N6275AG 数据手册 >

符合标准

类型

描述

RoHS标准

RoHS Compliant

含铅标准

Lead Free

REACH SVHC标准

No SVHC

REACH SVHC版本

2015/12/17

1N6275AG 数据手册 >

出口分类

类型

描述

ECCN代码

EAR99

1N6275AG 数据手册 >

产品概述

The MOSORB series JEDEC Zener Transient Voltage Suppressor Diode designed to protect voltage sensitive components from high voltage, high-energy transients. It has excellent clamping capability, high surge capability, low Zener impedance and fast response time. It is highly reliable Surmetic™ axial leaded and is ideally-suited for use in numerical controls medical equipment, business machines and many other applications, to protect CMOS, MOS and bipolar integrated circuits.
5.8 to 214V Working peak reverse voltage range
1500W @ 1ms Peak power
ESD rating of Class 3 (>16kV) per human body model
Maximum clamp voltage @ peak pulse current
<5µA above 10V Low leakage current
<1ns Response time
-65 to 175°C Operating temperature range

1N6275AG 数据手册 >
