RL78/G12 ターゲット・ボード
QB-R5F1026A-TB ユーザーズ・マニュアル
ユーザーズ・マニュアル
R20UT1446XJ0300
Rev 3.00 2013.06.28
本製品は、ルネサス エレクトロニクス製のプログラミング機能付きオンチップ･デバッグ･エミュレータ E1 を使用して、マイコンの動作を試
すためのターゲット･ボードです。
①RL78/G12 ターゲット･ボード(QB-R5F1026A-TB)の特徴
●RL78/G12(R5F1026A)搭載
●20MHz の発振子を搭載
●ユニバーサル･エリア(2.54mm ピッチ)を搭載
●フラッシュ･メモリ･プログラミング、オンチップ･デバッグに両対応(TOOL0 端子使用)
●マイコンの端子を周辺ボード･コネクタに配置した高拡張性
●鉛(Pb)フリー対応品
②ハードウエア仕様
CPU R5F1026A メイン･クロック動作周波数 20MHz (ボード上の発振子を使う場合)
CN1,CN2: 周辺ボードコネクタ(2.54mm ピッチ) 10pin ソケット x2(パッドのみ)
CN3: 14pin コネクタ(E1 接続用)
Power LED: 赤 x1(LED3)
評価用 LED: 黄 x2(LED1 は P13,LED2 は P14 へ接続)
評価用 SW: SW1(INTP0 へ接続)
搭載部品
メイン･クロック(OSC1): 20MHz 発振子(X1,X2 へ接続)
動作電圧 2.7V～5.5V(OSC1:20MHz 発振子使用時

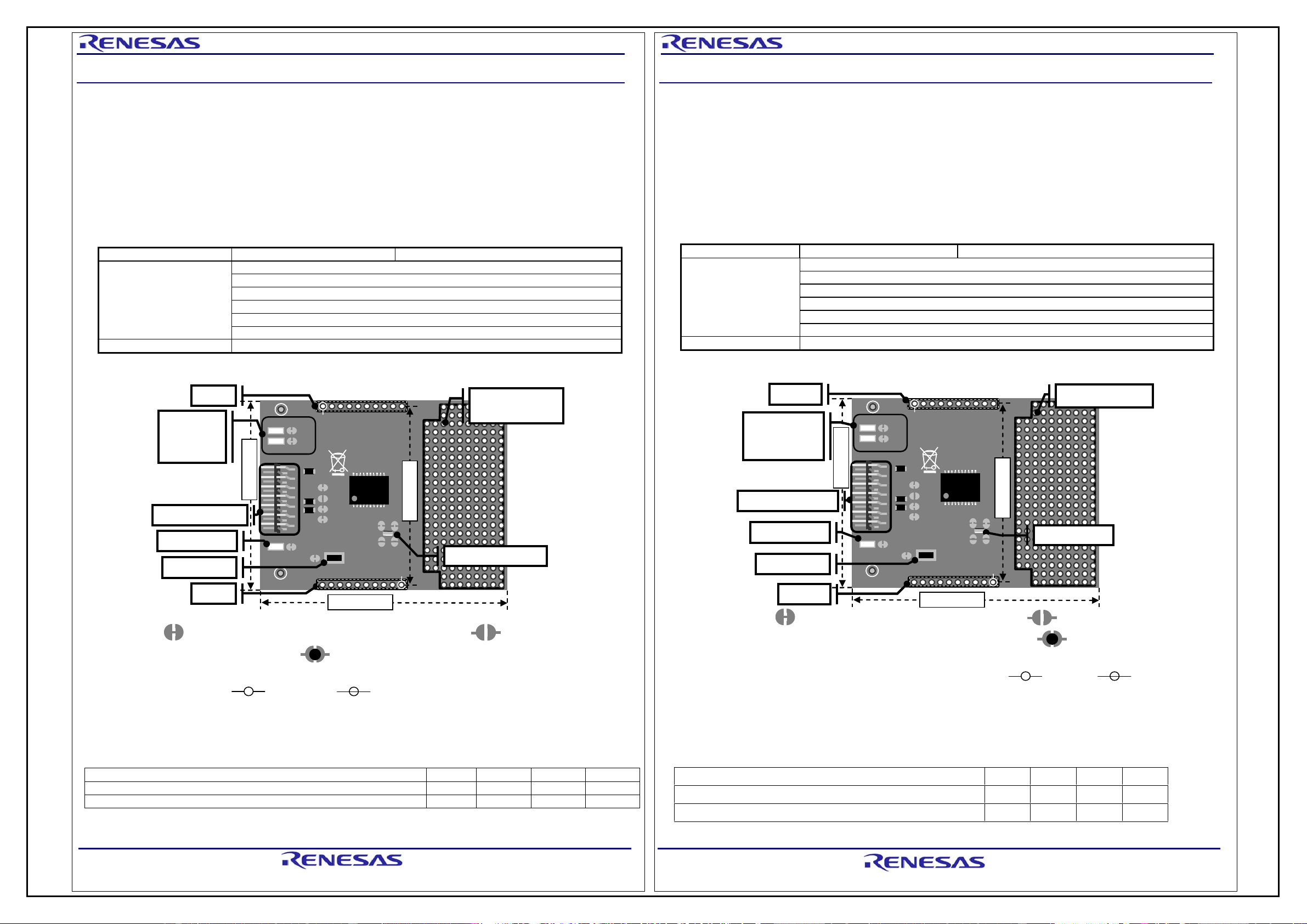

③寸法、部品配置など
71.12mm
LED3
GND
VDD
55.88mm
SW1
CN2
1
10
1
CN3
13
14pinコネクタ
評価用SW
CN2
CN1
Power LED
P122
P121
X2
X1
RL78/
G12
評価用LED
上:LED1
下:LED2
1
CN1
10
45.72mm
QB-R5F1026A-TB(e)
SS-77196 JAPAN
JP4
JP3
JP2
JP1
LED2
P14
LED1
P13
OCD/Flash Program
メイン･クロック
OSC1
ユニバーサル･
エリア
71.12mm
LED3
GND
VDD
55.88mm
SW1
CN2
1
10
1
CN3
13
14pinコネクタ
評価用SW
CN2
CN1
Power LED
P122
P121
X2
X1
RL78/
G12
RL78/
G12
評価用LED
上:LED1
下:LED2
1
CN1
10
45.72mm 45.72mm
QB-R5F1026A-TB(e)
SS-77196 JAPAN
JP4
JP3
JP2
JP1
JP4
JP3
JP2
JP1
LED2
P14
LED1
P13
LED2
P14
LED1
P13
OCD/Flash Program
メイン･クロック
OSC1
ユニバーサル･
エリア
基板上のパターン
について:パターンをカットすることで、その回路はオープンとなります。
再度接続させたい場合は半田ショートしてください。
P13, P14 を使用する場合は LED 右にあるショートパッドをパターンカットしてください。
回路図のパッドの表示 オープン:
ショート:
④使用上の注意
・本製品に関してのサポートはお受けしておりません。初期不良の場合に限り、交換いたします。
・JP1～JP4 の設定は以下の通りです。
JP1 JP2 JP3 JP4
P125/KR1/SI01/RESET 端子を RESET 端子として使用する場合 (デフォルト) ショート ショート オープン ショート
P125/KR1/SI01/RESET 端子を P125/KR1/SI01 端子として使用する場合 オープン オープン ショート オープン
R20UT1446XJ0300 Rev.3.00 Page 1 of 2
2013.06.28
RL78/G12 Target board
QB-R5F1026A-TB User’s Manual
User’s Manual
R20UT1446XJ0300
Rev 3.00 2013.06.28
The QB-R5F1026A-TB is a target board used for evaluating microcontroller operations, using the E1, the Renesas Electronics
on-chip debug emulator with programming function (hereinafter referred to as E1).
(1) RL78/G12
target board (QB-R5F1026A-TB) features
● Incorporates RL78/G12 (R5F1026A).
● A 20 MHz resonator is mounted.
● Equipped with universal area (2.54 mm pitch)
●Supports both flash memory programming and on-chip debugging (using TOOL0 pin)
● Highly extendable; peripheral board connectors are equipped with microcontroller pins
● Lead-free (Pb-free) product
(2) hardware specifications
CPU R5F1026A Main clock operating frequency 20 MHz(when use resonator mounted on board)
CN1, CN2: Peripheral board connectors (2.54 mm pitch), 10-pin socket 2 (pad only)
CN3: 14-pin connector (for E1 connection)
Power LED: Red 1 (LED3)
Test LED: Yellow 2 (LED1 connected to P13, LED2 connected to P14)
Test SW: SW1 (connected to INTP0)
Embedded parts
Main clock (OSC1): 20 MHz resonator(connected to X1 and X2)
Operating voltage 2.7 to 5.5 V(when 20 MHz resonator used at OSC1)
(3) Dimensions and parts layout
14pin connector
71.12mm
LED3
GND
VDD
55.88mm
SW1
CN2
1
10
1
CN3
13
P122
P121
X2
X1
RL78/
G12
1
CN1
10
QB-R5F1026A-TB(e)
SS-77196 JAPAN
JP4
JP3
JP2
JP1
LED2
P14
LED1
P13
OCD/Flash Program
45.72mm
CN2
Test LED
upper:LED１
lower:LED2
Power LED
Main Clock
OSC1
Test SW
CN1
Universal area
14pin connector
71.12mm
LED3
GND
VDD
55.88mm
SW1
CN2
1
10
1
CN3
13
P122
P121
X2
X1
RL78/
G12
RL78/
G12
1
CN1
10
QB-R5F1026A-TB(e)
SS-77196 JAPAN
JP4
JP3
JP2
JP1
JP4
JP3
JP2
JP1
LED2
P14
LED1
P13
LED2
P14
LED1
P13
OCD/Flash Program
45.72mm 45.72mm
CN2
Test LED
upper:LED１
lower:LED2
Power LED
Main Clock
OSC1
Test SW
CN1
Universal area
Pattern on the board:
Splitting this wiring leaves open the relevant circuit ( ).
To reconnect the circuit, short the circuit by soldering (
).
When using P13 and P14, cut off the short pad on the right side of LED.
Showing of the pad on circuit diagram. open:
short:
(4) Notes on use
● Renesas Electronics will not provide any support for this board, but the board can be exchanged with a new product only when
it has an initial failure.
● Setting of JP1, JP2, JP3 and JP4 are following.
JP1 JP2 JP3 JP4
When using P125/KR1/SI01/RESET pin as RESET pin. (default) Short Short Open Short
When using P125/KR1/SI01/RESET pin as P125 or KR1 or SI01 pin. Open Open Short Open
R20UT1446XJ0300 Rev.3.00 Page 1 of 2
