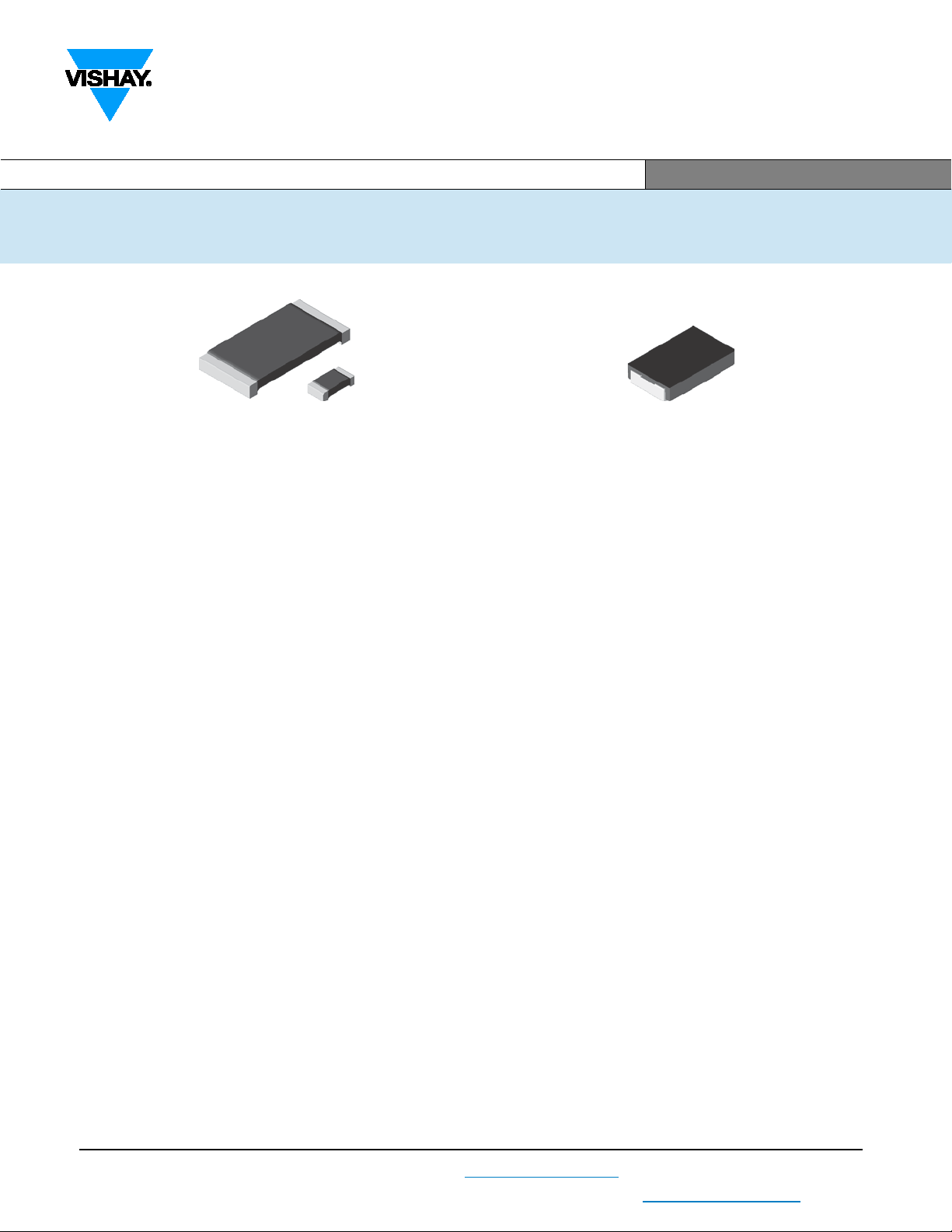

应用说明
本文可能随时更改，恕不另行通知。此处描述的产品和文档遵守特定的免责声明，请参见：www.vishay.com/doc?99905
ITorföalsf,löa
sopf
作者：
Masatake Nakazawa
智能锂离子可充电电池
利用超低阻值电流采样电阻器，低温度系数
(TCR)
、紧密公差、高耐冲击电流和低热电动势。
在笔记本电脑、平板电脑、手机和其它便携电子设备中，对智能锂离子可充电电池的需求持续增长，因为它们具有高能量密度
（与镍氢电池相比，大约是其容量的 1.5 倍，其重量的 2.0 倍）、高输出电压（3 V 到 4 V）、长周期寿命和低自放电率（每月
大约 5 %到 10%）。
然而，为了确保智能锂离子可充电电池的性能，必须考虑三个固有的难点。首先，强电流放电会降低性能；即可用能量将会下
降到 90%，有时会到达额定能量的 50%。其次，高内部阻抗可能会导致电压下降，从而难以高效利用预期的势能。最后，所
需的恒流和恒压电荷难以控制。为了解决这些困难，人们已经利用电阻元件开发出了各种不同的智能电子充电器和监控电路
（参见附录）。
感应电阻：一般应用
针对电池充放电活动的精准测定，设计人员需要极为稳定和精确的感应电阻器，它应当具有如下特点：
•
极低的欧姆值
为了将能量损耗降到最低，所需的欧姆值必须低于 100 m。Power Metal Strip
®
电阻值可以降低到 0.2 m。
•
紧密公差
为了将智能锂离子可充电电池的总精确度维持在+1 %、将总可用功率容量维持在-0 %，采样电阻的公差必须保持在± 1 %或
更加严格的水平。
•
低温度系数
(TCR)
低温度系数(TCR)是将测量误差降至最低的必要条件。这个数值受到两种热源的影响：环境温度， 以及由于电流消耗电力导
致的自发热。随着电池容量增加，充电电流也会增大以达到相同的全容量，或缩短时间。随着充电电流提高，低 TCR 成为
必要条件。
一般而言，由于自发热产生的 R 最大值必须低于 100 ppm，环境温度介于 0 °C 至+40 °C。因此，需要低 TCR 电阻支持电
流感应。参见表 1 的 TCR 对比。
•
低热电动势
在待机模式下，笔记本电脑或智能手机需要 50 mA 到 100 mA 的电流运行其 DRAM、CPU、无线和蜂窝电路。因此，在待
机模式下，相比电压产生的输出电流的终端热电动势，采样电阻的热电动势(EMF)必须更低。
电阻产品
应用说明
智能锂离子可充电电池和 Power Metal Strip
®
电阻
